Teltonika TRB145 Bramka 4G LTE 1x SIM, RS485 IoT M2M

Skrócony kod producenta: TRB145

Pełny kod producenta: TRB145003000

TRB145 to kompaktowych rozmiarów bramka internetowa działająca z siecią komórkową 4G LTE. Wyposażona jest w interfejs RS485, cyfrowe wejścia/wyjścia i port micro-USB. Idealnie nadaje się do instalacji, w których priorytetem jest zdalne sterowanie zewnętrznymi urządzeniami podłączanymi przez interfejs RS485. Bramka TRB145 została zaprojektowana do stosowania w instalacjach przemysłowych i oferuje szeroki zakres funkcji oprogramowania, takich jak sterowanie SMS, zapora ogniowa, Open VPN, IPsec, RMS czy obsługa FOTA. Wysoka wydajność w połączeniu z wielofunkcyjnym oprogramowaniem opartym na systemie Linux pozwala szybko wprowadzić produkt na rynek w najbardziej wymagających instalacjach przemysłowych.

Główne funkcje:

• RS485 - przemysłowa różnicowa komunikacja szeregowa
• LTE Cat 1 do komunikacji M2M / IoT
• Kompaktowy rozmiar, łatwa integracja
• Szeroki zakres napięć zasilania
• Kompatybilny z systemem zdalnego zarządzania Teltonika
• RutOS - łatwy w obsłudze, bezpieczny i bogaty w funkcje system operacyjny

Opis produktu:

• Sygnał mobilny:

- Moduł mobilny: 4G (LTE) - Cat 1 do 10 Mbps, 3G - do 42 Mbps, 2G - do 236,8 kbps

- Tryb mostu: bezpośrednie połączenie (most) między dostawcą usług internetowych a urządzeniem w sieci LAN

- Status: siła sygnału (RSSI), SINR, RSRP, RSRQ, EC / IO, RSCP Bajty wysłane / odebrane

- SMS/połączenie: status SMS, konfiguracja SMS, narzędzia połączeń

• Dane sieciowe:

- Obsługiwane protokoły sieciowe: TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, SSL v3, TLS, SSH, DHCP, SNMP, MQTT

- Rodzaj routingu: statyczny

- Monitorowanie połączenia: Ping Reboot, Periodic Reboot, LCP i ICMP do kontroli łącza, Wget

- Funkcje Firewall: przekazywanie portów, traffic rules, custom rules

- DHCP: statyczny i dynamiczny przydział adresów IP

- DDNS: obsługuje automatycznie do 25 dostawców usług, możliwość ręcznej konfiguracji kolejnych

• Bezpieczeństwo:

- Autoryzacja: klucz wstępny, certyfikaty cyfrowe, certyfikaty X.509

- Firewall: wstępnie skonfigurowane reguły zapory można włączyć za pomocą interfejsu WebUI, nieograniczoną konfigurację zapory za pomocą interfejsu CLI; NAT; NAT-T

- Kontrola dostępu: elastyczna kontrola dostępu do pakietów TCP, UDP, ICMP, filtr adresów MAC

• Dane VPN:

- OpenVPN: jednoczesne działanie wielu klientów i serwera, 12 metod szyfrowania

- Szyfrowanie OpenVPN: DES-CBC, RC2-CBC, DES-EDE-CBC, DES-EDE3-CBC, DESX-CBC, BF-CBC, RC2-40-CBC, CAST5-CBC, RC2-64-CBC, AES-128-CBC, AES-192-CBC, AES-256-CBC

- IPsec: IKEv1, IKEv2, obsługuje do 5 tuneli VPN IPsec, 5 metod szyfrowania (DES, 3DES, AES128, AES192, AES256)

- GRE: tunel GRE

- PPTP, L2TP: usługi klient/serwer mogą działać jednocześnie

• Komunikacja szeregowa:

- Tryby: konsola, OverIP, modem (pełne lub częściowe sterowanie), Modbus RTU master, brama Modbus, klient NTRIP

• Dane protokołu komunikacyjnego Modbus:

- Modbus TCP Slave:

> zakres ID: 1-255

> dostęp zdalny: zezwolenie na dostęp przez WAN

> rejestry niestandardowe: blok rejestru niestandardowego Modbus TCP, który pozwala na odczyt / zapis pliku w routerze i może być wykorzystywany do rozszerzania funkcjonalności Modbus TCP slave

- Modbus TCP Master:

> obsługa funkcji: 01, 02, 03, 04, 05, 06, 15, 16

> obsługa formatów danych: 8 bitów: INT, UINT; 16 bitów: INT, UINT (najpierw MSB lub LSB); 32 bity: float, INT, UINT  (ABCD (big-endian), DCBA (little-endian), CDAB, BADC)

- Modbus RTU Master

> Obsługiwane prędkości transmisji: od 300 do 115200

> Obsługiwane funkcje: 01, 02, 03, 04, 05, 06, 15, 16

> Obsługiwane formaty danych: 8 bitów: INT, UINT; 16 bitów: INT, UINT (najpierw MSB lub LSB); 32 bity: float, INT, UINT (ABCD (big-endian), DCBA (little-endian), CDAB, BADC)

> Liczba bitów danych: od 5 do 8

> Liczba bitów stopu: 1 lub 2

> Parytet: None, Even, Odd

> Kontrola przepływu: None, Xon/Xoff

-  Dane Modbus do serwera:

> protokół: HTTP(S), MQTT

• Monitorowanie i zarządzanie:

- Interfejs sieciowy: HTTP/HTTPS, status, konfiguracja, aktualizacja FW, CLI, rozwiązywanie problemów, dziennik systemu, dziennik jądra (kernel)

- FOTA: aktualizacja oprogramowania sprzętowego z serwera, automatyczne powiadomienie

- SSH: SSH (v1, v2)

- SMS: status SMS, konfiguracja SMS

- MQTT: broker MQTT, wydawca MQTT

- JSON-RPC: zarządzanie API przez HTTP/HTTPS

- Modbus: status/sterowanie Modbus TCP

- RMS: system zdalnego zarządzania Teltonika (RMS)

• Parametry podzespołów:

- procesor: ARM Cortex-A7 1,2 GHz

- pamięć RAM: 128 MB (50 MB dostępne dla przestrzeni użytkownika)

- pamięć flash: 512 MB (70 MB dostępne dla przestrzeni użytkownika)

• Oprogramowanie i konfiguracja:

- Interfejs sieciowy: aktualizacja oprogramowania z pliku, sprawdzanie aktualizacji na serwerze, profile konfiguracji, kopia zapasowa konfiguracji, punkt przywracania

- FOTA: aktualizacja oprogramowania / konfiguracja z serwera

- RMS: aktualizacja oprogramowania / konfiguracja dla wielu urządzeń

- Zachowanie ustawień: aktualizacja oprogramowania bez utraty bieżącej konfiguracji

• Dostosowanie oprogramowania:

- System operacyjny: RutOS (system operacyjny Linux oparty na OpenLinux)

- Obsługiwane języki: Busybox shell, Lua, C, C++

- Narzędzia programistyczne: pakiet SDK z zapewnionym środowiskiem kompilacji

• Wejścia/wyjścia

- Wejście: 2x wejście/wyjście cyfrowe

- Wydarzenia: status SMS

• Zasilanie:

- Złącze: 4-pinowe przemysłowe gniazdo prądu stałego

- Zakres napięcia wejściowego: 9-30 V DC (4-pinowe gniazdo przemysłowe), zabezpieczenie przed odwrotną polaryzacją, ochrona przed przepięciami > 33 VDC 10μ max

- Pobór prądu: <5 W

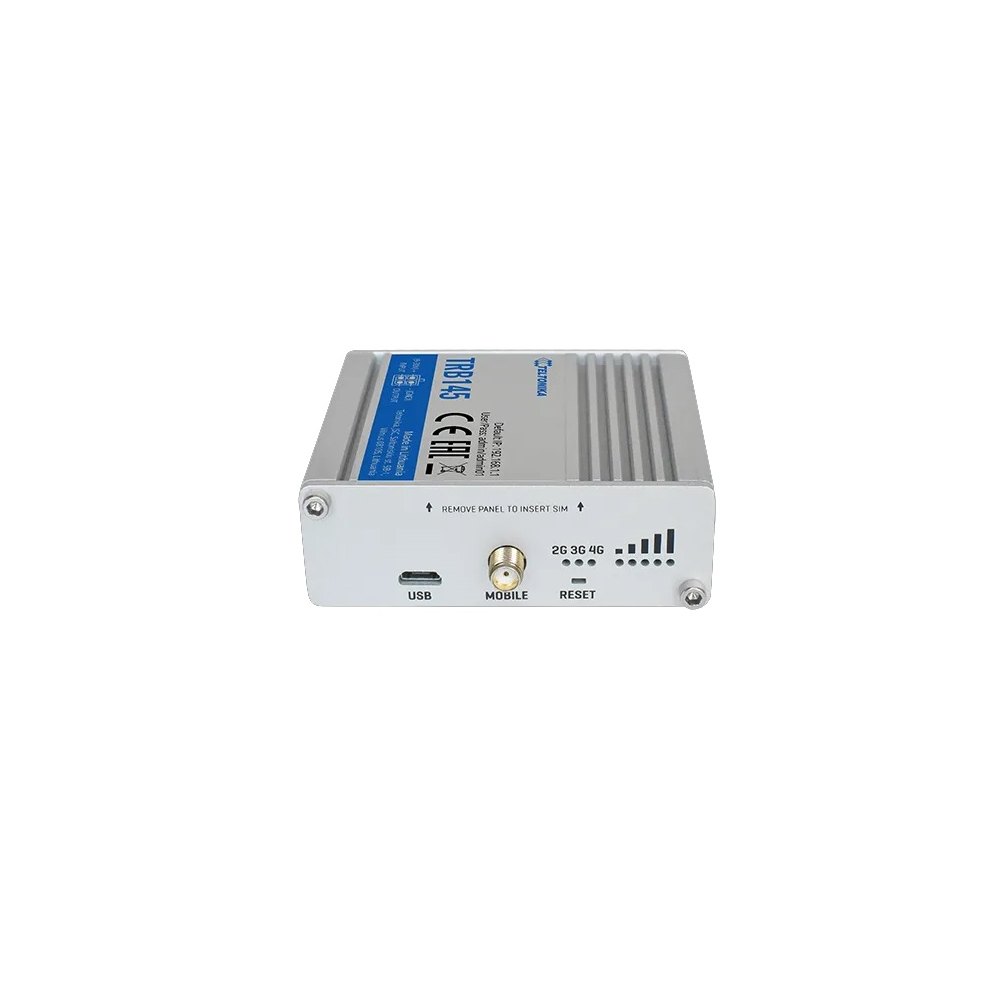

• Interfejsy fizyczne (porty, diody LED, anteny, przyciski, sloty na kartę SIM)

- RS485: interfejs RS485, Full Duplex (4 przewody) i Half Duplex (2 przewody), szybkość transmisji 300-115200

- Wejścia/wyjścia: 2 piny wejścia/wyjścia na 4 pinowym złączu zasilania

- USB: interfejs sieci wirtualnej przez port USB

- Diody LED: 3x stanu połączenia, 5x siła połączenia, 1x zasilanie

- Sloty na kartę SIM: 1x slot SIM (Mini SIM - 2FF), 1,8 V / 3 V

- Zasilanie: 4 pinowe złącze zasilania z 2 konfigurowalnymi pinami dla cyfrowego wejścia/wyjścia

- Antena: 1x SMA dla LTE

- Przyciski: reset - przycisk przywracania ustawień fabrycznych

Parametry fizyczne:

• Materiał obudowy: aluminium
• Wymiary: 60 mm x 70 mm x 18 mm (wys. x szer. x gł.)
• Waga: 130 g

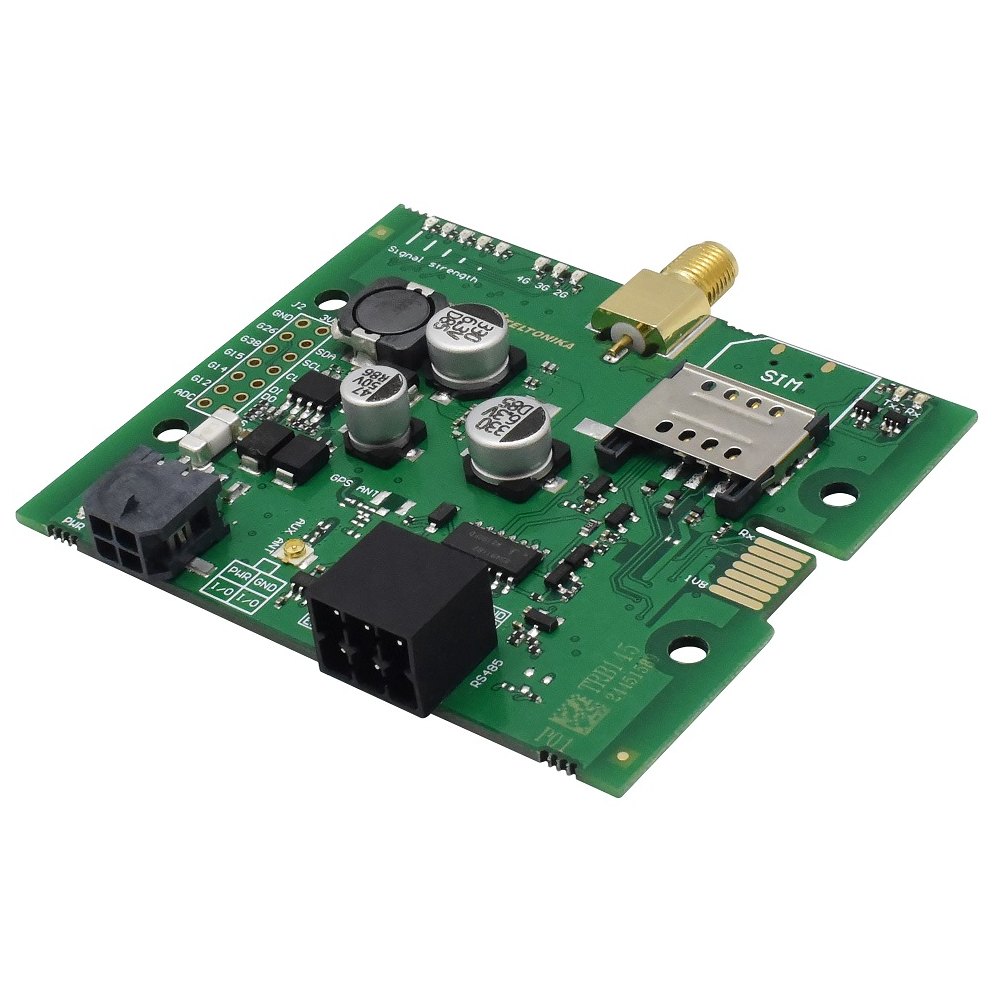

• Opcje montażu: produkt wolnostojący / montaż na dolnej lub bocznej szynie DIN / możliwość montażu samej płytki drukowanej bezpośrednio na szynie DIN

Środowisko pracy:

• Temperatura robocza: od -40°C do 75°C
• Wilgotność pracy: od 10% do 90% bez kondensacji
• Stopień ochrony: IP30

Normy i certyfikaty:

• Regulacyjne: CE / RED, EAC, RoHS, WEEE
• Normy dotyczące zakłóceń elektromagnetycznych (EMI)

- Standardy: Draft ETSI EN 301 489-1 V2.2.0, Draft EN 301 489-19 V2.1.0, Draft ETSI EN 301 489-52 V1.1.0

- ESD: EN 61000-4-2: 2009

- RS: EN 61000-4-3: 2006 + A1: 2008 + A2: 2010

- EFT: EN 61000-4-4: 2012

- Ochrona przed przepięciami: EN 61000-4-5: 2014

- CS: EN 61000-4-6: 2014

- DIP: EN 61000-4-11: 2004

• Normy dotyczące częstotliwości radiowej (RF):

- Standardy: EN 300 511 V12.5.1, ETSI EN 301 908-1 V11.1.1, ETSI EN 301 908-2 V11.1.2, ETSI EN 301 908-13 V11.1.2

• Normy dotyczące zabezpieczeń:

- IEC 62368-1: 2014 (wydanie drugie), EN 62368-1: 2014 + A11: 2017

- EN 50385: 2017

- EN 62232: 2017

Zawartość opakowania:

• Bramka TRB142
• Zasilacz
• 1x antena LTE (uchwyt magnetyczny, męski SMA, kabel 3m)
• Kabel micro-USB (0,8m)
• 1x klucz sześciokątny
• Skrócona instrukcja obsługi
