Teltonika RUT950 Router 4G LTE WiFi, 2x SIM, 4x LAN/WAN

Skrócony kod producenta: RUT950

Pełny kod producenta: RUT950U022C0

Wytrzymały i trwały profesjonalny router Dual SIM 4G/LTE z zaawansowaną obsługą sieci WiFi i Ethernet. Łatwy w instalacji i w zarządzaniu, idealny również do zastosowań przemysłowych w najbardziej wymagających sektorach rynku. Zapewnia wydajną komunikację w trudnych warunkach oraz szeroki zakres temperatur pracy. W pełni kompatybilny z systemem RMS - platformą zdalnego zarządzania Teltonika dla instalacji M2M i IoT. Wyposażony w 4 porty Ethernet, 2 zewnętrzne gniazda SIM, cyfrowe wejścia/wyjścia oraz wskaźniki LED stanu siły sygnału. Zewnętrzne złącza SMA umożliwiają podłączenie anten o dopowiedniym dla użytkownika zysku. RUT950 zapewnia ciągłość pracy dzięki awaryjnemu przełączaniu na dwie karty SIM.

Główne funkcje:

• LTE Cat 4 o prędkości do 150 Mbps
• Dual SIM - znacznie obniża koszty roamingu
• WAN Failover - automatyczne przełączanie na dostępne połączenie zapasowe
• Bezprzewodowy punkt dostępowy z funkcją Hotspot
• 4x porty Ethernet z funkcją VLAN
• Kompatybilny z systemem zdalnego zarządzania Teltonika

Opis produktu:

• Sygnał mobilny:

- Moduł mobilny: 4G (LTE) - Cat 4 do 150 Mbps, 3G - do 42 Mbps, 2G - do 236,8 kbps

- Przełączanie pomiędzy kartami SIM: 2 karty SIM, automatyczne przełączanie w przypadkach: słabego sygnału, przekroczenia limitu danych, przekroczenia limitu SMS, przekroczenia limitu roamingu, braku sieci, odmowy sieci, braku połączenia danych, braku działania karty SIM

- Status: siła sygnału, SINR, RSRP, RSRQ, bajty wysłane/odebrane

- Most: bezpośrednie połączenie mostowe między internetem mobilnym a urządzeniem w sieci LAN

- Przejście (Passthrough): router przypisuje swój mobilny adres IP WAN innemu urządzeniu w sieci LAN

- Funkcja APN: auto APN

- SMS: status SMS, konfiguracja SMS, wysyłanie/czytanie SMS przez HTTP POST/GET, EMAIL na SMS, SMS na EMAIL, SMS na HTTP, SMS na SMS, zaplanowane SMS, SMS z automatyczną odpowiedzią, SMPP

- Białe i czarne listy nadawców e-mail: lista operatora

- PDN (Packet Data Network): możliwość użycia różnych PDN dla wielu użytkowników

- Zarządzanie pasmem: blokada pasma, wskaźnik stanu używanego pasma

• Transmisja  bezprzewodowa:

- Tryb pracy bezprzewodowej: IEEE 802.11b/g/n, punkt dostępowy (Access Point - AP), stacja (Station - STA)

- WiFi: WPA2-Enterprise (z zewnętrznym/wewnętrznym serwerem Radius), WPA2-PSK, WPA-PSK, WEP, MAC Filter

- Bezpieczeństwo WiFi: WPA2-Enterprise - PEAP, TLS, TTLS, AES-CCMP, TKIP, tryby automatycznego szyfrowania, separacja klienta

- SSID: tryb ukrywania SSID i kontrola dostępu na podstawie adresu MAC

- Użytkownicy sieci WiFi: do 100 jednoczesnych połączeń

- Bezprzewodowy punkt dostępu: Hotspot, wewnętrzny/zewnętrzny serwer Radius, wbudowana dostosowana strona docelowa

• Transmisja  przewodowa:

- WAN: 1x port WAN (możliwość skonfigurowania portu do sieci LAN) 10/100 Mb/s, zgodny ze standardami IEEE 802.3, IEEE 802.3u, obsługuje auto MDI/MDIX

- LAN: 3x port LAN 10/100 Mb/s, zgodny ze standardami IEEE 802.3, IEEE 802.3u, obsługuje auto MDI/MDIX

• Dane sieciowe:

- Rodzaje routingu: routing statyczny, routing dynamiczny (BGP, OSPF v2, RIP v1/v2, NHRP)

- Protokoły sieciowe: TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, FTP, SMTP, SSL v3, TLS, ARP, VRRP, PPP, PPPoE, UPNP, SSH, DHCP, Telnet, SMPP, SMNP, MQTT, Wake On Lan (WOL)

- Obsługa VoIP passthrough: wsparcie H.323 i protokołu SIP-alg NAT, umożliwia prawidłowe kierowanie pakietów VoIP

- Monitorowanie połączenia: Ping Reboot, Periodic Reboot, LCP i ICMP do kontroli łącza

- Funkcje firewall'a: przekazywanie, reguły ruchu, reguły niestandardowe

- DHCP: statyczny i dynamiczny przydział adresów IP, DHCP Relayd

- QoS: kolejkowanie priorytetów ruchu według źródła/miejsca docelowego, usługi, protokołu lub portu, WMM, 802.11e

- DDNS: obsługuje automatycznie do 25 dostawców usług, możliwość ręcznej konfiguracji kolejnych

- Kopia zapasowa sieci: opcje VRRP, opcje mobilnego i przewodowego WAN, z których każdą można wykorzystać jako kopię zapasową korzystając z automatycznego przełączania awaryjnego

- Równoważenie obciążenia: równoważenie ruchu internetowego przez wiele połączeń WAN

- NetSnapper (opcjonalnie): zarządzanie połączeniami mobilnymi, klient VPN kompresji danych (niedostępny w standardowej wersji FW)

- SSHFS (opcjonalnie): możliwość zamontowania zdalnego systemu plików za pomocą protokołu SSH (niedostępne w standardowej wersji FW)

• Bezpieczeństwo:

- Autoryzacja: klucz wstępny, certyfikaty cyfrowe, certyfikaty X.509

- Firewall: wstępnie skonfigurowane reguły zapory można włączyć za pomocą interfejsu WebUI, nieograniczoną konfigurację zapory za pomocą interfejsu CLI; DMZ; NAT; NAT-T

- Zapobieganie atakom: zapobieganie DDOS (ochrona SYN flood protection, zapobieganie atakom SSH, zapobieganie atakom HTTP/HTTPS), zapobieganie skanowaniu portów (SYN-FIN, SYN-RST, X-mas, NULL flags, ataki skanowania FIN)

- Bezpieczeństwo WiFi: WPA2-Enterprise - PEAP, EAP-TLS, TLS, TTLS, AES-CCMP, TKIP, tryby automatycznego szyfrowania, separacja klienta

- VLAN: separacja VLAN oparta na portach i tagach

- Kontrola mobilna: ustawianie niestandardowych limitów danych dla karty SIM

- Filtr WEB: czarna lista blokująca niechciane strony internetowe, biała lista tylko dla dozwolonych witryn

- Kontrola dostępu: elastyczna kontrola dostępu do pakietów TCP, UDP, ICMP, filtr adresów MAC

• Dane VPN:

- OpenVPN: jednoczesne działanie wielu klientów i serwera, 12 metod szyfrowania

- Szyfrowanie OpenVPN: DES-CBC, RC2-CBC, DES-EDE-CBC, DES-EDE3-CBC, DESX-CBC, BF-CBC, RC2-40-CBC, CAST5-CBC, RC2-64-CBC, AES-128-CBC, AES-192-CBC, AES-256-CBC

- IPsec: IKEv1, IKEv2, obsługuje do 4 tuneli VPN IPsec, 5 metod szyfrowania (DES, 3DES, AES128, AES192, AES256)

- GRE: tunel GRE

- PPTP, L2TP: usługi klient/serwer mogą działać jednocześnie

- Stunnel: serwer proxy zaprojektowany w celu dodania funkcji szyfrowania TLS do istniejących klientów i serwerów bez żadnych zmian w kodzie programów

- SSTP: obsługa instancji klienta SSTP

- ZeroTier: ZeroTier VPN

• Dane protokołu komunikacyjnego Modbus:

- Modbus TCP Slave:

> zakres ID: 1-255

> dostęp zdalny: zezwala na dostęp przez WAN

> rejestry niestandardowe: żądania bloku niestandardowego rejestru Modbus TCP, które odczytują/zapisują plik wewnątrz routera i mogą być wykorzystane do rozszerzenia funkcjonalności Modbus TCP Slave

- Modbus TCP Master

> obsługa funkcji: 01, 02, 03, 04, 05, 06, 15, 16

> obsługa formatów danych: 8 bitów: INT, UINT; 16 bitów: INT, UINT (najpierw MSB lub LSB); 32 bit float (Big endian, Big endian z zamianą bajtów, Little endian, Little endian z zamianą bajtów)

- Dane Modbus do serwera:

> protokół: HTTP (S), MQTT, Azure MQTT

- Brama MQTT: Umożliwia wysyłanie poleceń i odbieranie danych od Modbus Master za pośrednictwem brokera MQTT

• Monitorowanie i zarządzanie:

- Interfejs sieciowy: HTTP/HTTPS, status, konfiguracja, aktualizacja FW, CLI, rozwiązywanie problemów, dziennik zdarzeń, dziennik systemu, dziennik jądra (kernel)

- FOTA: aktualizacja oprogramowania sprzętowego z serwera, automatyczne powiadomienie

- SSH: SSH (v1, v2)

- SMS: status SMS, konfiguracja SMS, wysyłanie/czytanie SMS przez HTTP POST/GET

- Połączenie: ponowne uruchamianie, status, WiFi wł./wył., dane mobilne wł./wył., wyjście wł./wył.

- TR-069: OpenACS, EasyCwmp, ACSLite, tGem, LibreACS, GenieACS, FreeACS, LibCWMP, Friendly tech, AVSystem

- MQTT: broker MQTT, wydawca MQTT

- SNMP: SNMP (v1, v2, v3), SNMP trap

- JSON-RPC: zarządzanie API przez HTTP/HTTPS

- MODBUS: status/sterowanie MODBUS TCP

- RMS: system zdalnego zarządzania Teltonika (RMS)

• Platformy IoT:

- Cloud of Things: umożliwia monitorowanie danych urządzenia, danych mobilnych, informacji o sieci, dostępności

- ThingWorx: umożliwia monitorowanie typu WAN, nazwy operatora mobilnego WAN IP, siły sygnału mobilnego, typu sieci mobilnej

- Łączność IoT (Cumulocity): umożliwia monitorowanie modelu urządzenia, numeru wersji i numeru seryjnego, identyfikatora sprzętu mobilnego, ICCID, IMEI, rodzaju połączenia, operatora, siły sygnału, typu WAN i adresu IP

- Azure IoT Hub: może wysyłać adres IP urządzenia, liczbę bajtów wysłanych/odebranych, stan połączenia 3G, stan łącza sieciowego, IMEI, ICCID, model, producenta, numer seryjny, wersję, IMSI, stan karty SIM, stan PIN, sygnał GSM, WCDMA RSCP WCDMA EC/IO, LTE RSRP, LTE SINR, LTE RSRQ, CELL ID, operator, numer operatora, typ połączenia, temperatura, liczba PIN do serwera Azure IoT Hub

• Parametry podzespołów:

- Procesor: Atheros Wasp, MIPS 74Kc, 550 MHz

- Pamięć RAM: 128 MB, DDR2

- Pamięć flash: 16 MB SPI Flash

• Oprogramowanie i konfiguracja:

- Interfejs sieciowy: aktualizacja oprogramowania z pliku, sprawdzanie aktualizacji na serwerze, profile konfiguracji, kopia zapasowa, punkt przywracania

- FOTA: aktualizacja oprogramowania / konfiguracja z serwera

- RMS: aktualizacja oprogramowania / konfiguracja dla wielu urządzeń

- Zachowanie ustawień: aktualizacja oprogramowania bez utraty bieżącej konfiguracji

• Dostosowanie oprogramowania:

- System operacyjny: RutOS (system operacyjny Linux oparty na OpenLinux)

- Obsługiwane języki: Busybox shell, Lua, C, C++

- Narzędzia programistyczne: pakiet SDK z zapewnionym środowiskiem kompilacji

• Wejścia/wyjścia:

- Wejścia: 1x wejście cyfrowe nieizolowane (na 4 pinowym złączu zasilającym)

- Wyjścia: 1x cyfrowe z otwartym kolektorem (30 V, 300 mA, na 4 pinowym złączu zasilającym)

- Wydarzenia: SMS, EMAIL, RMS

• Zasilanie:

- Złącze: 4-pinowe przemysłowe gniazdo prądu stałego

- Zakres napięcia wejściowego: 9-30 V DC (4-pinowe gniazdo przemysłowe), zabezpieczenie przed odwrotną polaryzacją, ochrona przed przepięciami > 31 VDC 10μ max

- Pasywne PoE: możliwość zasilania przez port LAN, brak certyfikacji ze standardami IEEE802.3af i 802.3at

- Pobór prądu: <7 W (max), <2 W w trybie bezczynności

• Interfejsy fizyczne (porty, diody LED, anteny, przyciski, sloty na kartę SIM)

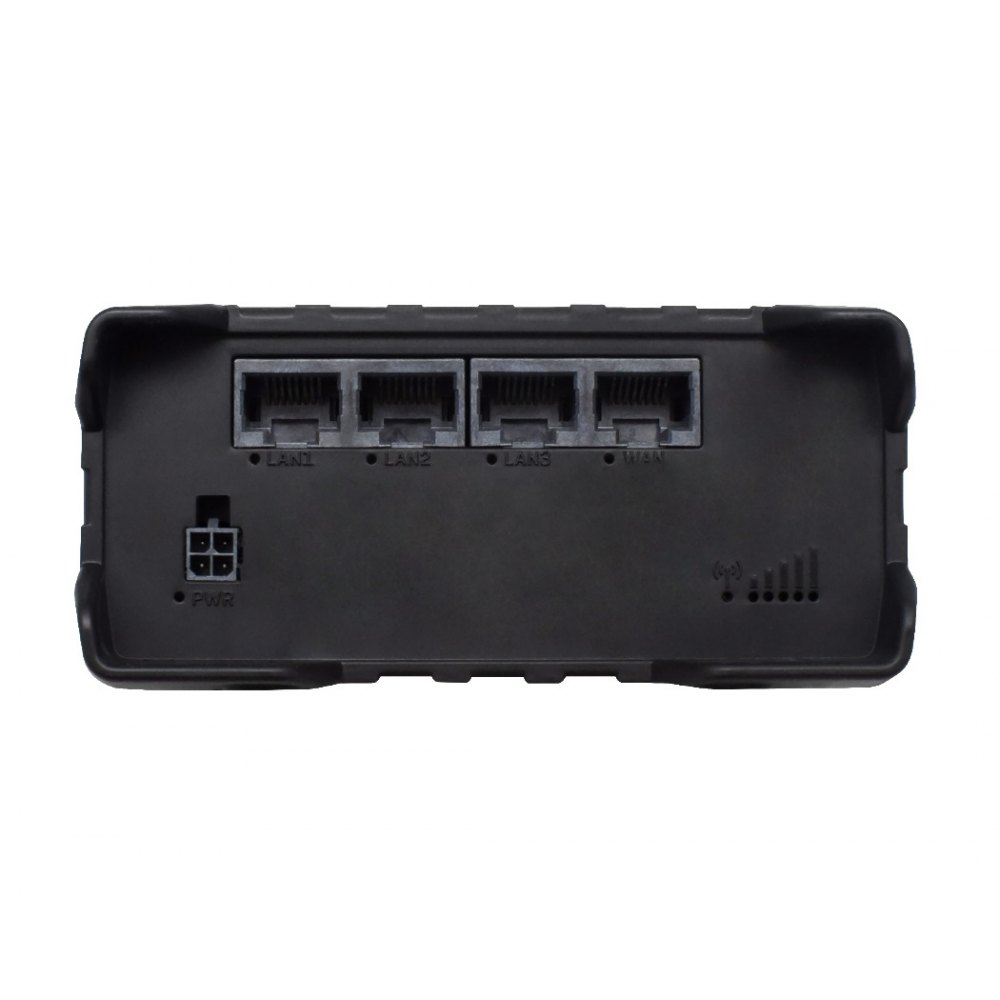

- Ethernet: 4x port RJ45 10/100 Mbps

- Wejścia/wyjścia: 2 piny wejścia/wyjścia na 4-pinowym złączu zasilania (dostępne od wersji HW1600)

- Diody LED: 1x dwukolorowa dioda stanu połączenia, 5x siła połączenia, 4x stan połączenia LAN, 1x zasilanie

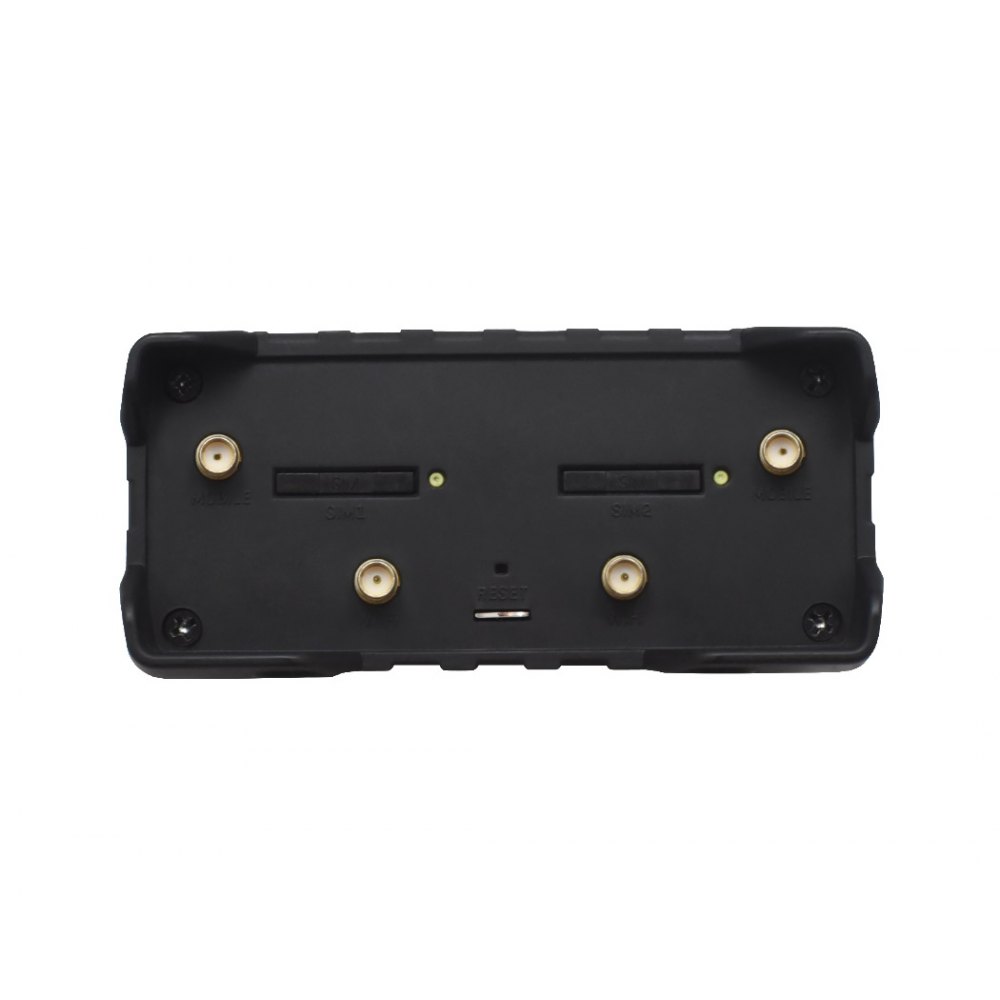

- Sloty na kartę SIM: 2x slot SIM (Mini SIM - 2FF), 1,8 V / 3 V, dostęp z zewnątrz urządzenia

- Zasilanie: 4 pinowe złącze DC z 2 pinami dla wejścia/wyjścia

- Antena: 2x SMA dla LTE, 2x RP-SMA dla sieci WiFi

- Przyciski: reset - przycisk przywracania ustawień fabrycznych

Parametry fizyczne:

• Materiał obudowy: aluminium + elementy plastiku

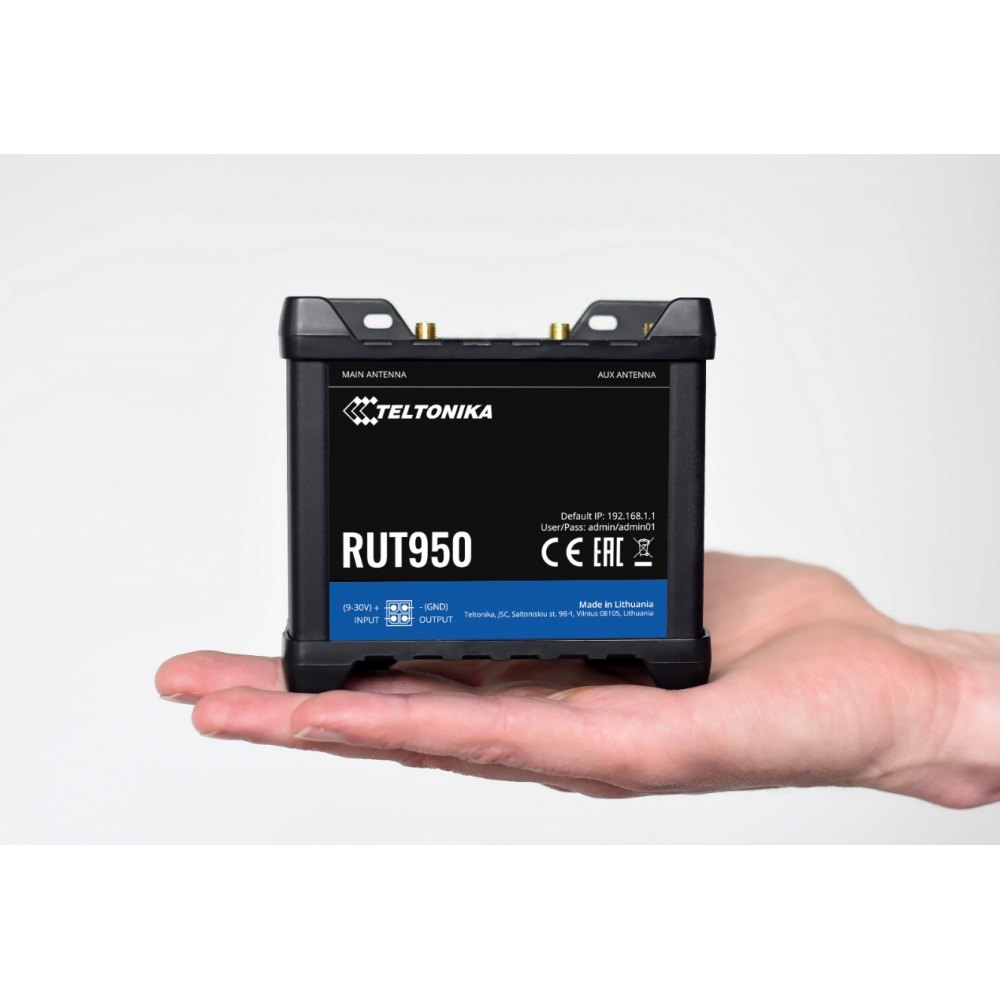

• Wymiary: 50 mm x 100 mm x 110 mm (wys. x szer. x gł.)
• Waga: 280 g
• Opcje montażu: produkt wolnostojący / montaż na dolnej lub bocznej szynie DIN

Środowisko pracy:

• Temperatura robocza: od -40°C do 75°C
• Wilgotność pracy: od 10% do 90% bez kondensacji
• Stopień ochrony: IP30
• MTBF: 270000 godz

Normy i certyfikaty:

• Regulacyjne: CCE / RED, FCC, IC, PTCRB, RCM, EAC, CCC, RoHS, WEEE, ocena IP, Anatel, GCF, zatwierdzenie TRA, REACH, DNV GL, Deklaracja bezpieczeństwa oprogramowania, Tajlandia NBTC, Ukraina UCRF, certyfikat WiFi, SDPPI (POSTEL)
• Certyfikaty od operatorów: Verizon, AT&T
• Normy dotyczące zakłóceń elektromagnetycznych (EMI)

- Standardy: Draft EN 301 489-1 V2.2.0, Draft EN 301 489-17 V3.2.0, Draft EN 301 489-19 V2.1.0, Draft EN 301 489-52 V1.1.0 FCC 47 CFR Part 15B (2018), ANSI C63 .4 (2014)

- ESD: EN61000-4-2:2009

- RS: EN 61000-4-3:2006 + A1:2008 + A2:2010

- EFT: EN 61000-4-4:2012

- Zasilacz AC - ochrona przed przepięciami: EN 61000-4-5: 2006

- Porty Ethernet - ochrona przed przepięciami: EN 61000-4-5: 2014, klauzula 7.1 ITU-T K21

- CS: EN 61000-4-6:2009

- DIP: EN 61000-4-11:2004

• Normy dotyczące częstotliwości radiowej (RF):

- Standardy: EN 300 328 V2.1.1, EN 301511 V12.5.1, EN 301 908-1 V11.1.1, EN 301 908-2 V11.1.1, EN 301 908-13 V11.1.1 AS / CA S042.1: 2018, AS / ACIF S042.3: 2005, AS / CA S042.4: 2018, AS / NZS 4268: 2017 FCC 47 CFR Part 15C, FCC 47 CFR Part 22H, FCC 47 CFR Part 24E, FCC 47 CFR Part 27

• Normy dotyczące bezpieczeństwa:

- IEC 60950-1: 2005 (wydanie drugie) + Popr. 1: 2009 + Popr. 2: 2013 AS/NZS 60950.1: 2015 EN 50665: 2017, EN 62311: 2008 FCC 47 CFR Part 1 1.1310

• Normy środowiskowe:

- Stopień ochrony IP (Ingress Protect): LST EN 60529: 1999 + A1 + AC: 2002

- Wibracje: wytyczne klasy DNVGL-CG-0339: 2016 EN 60068-2-6: 2008

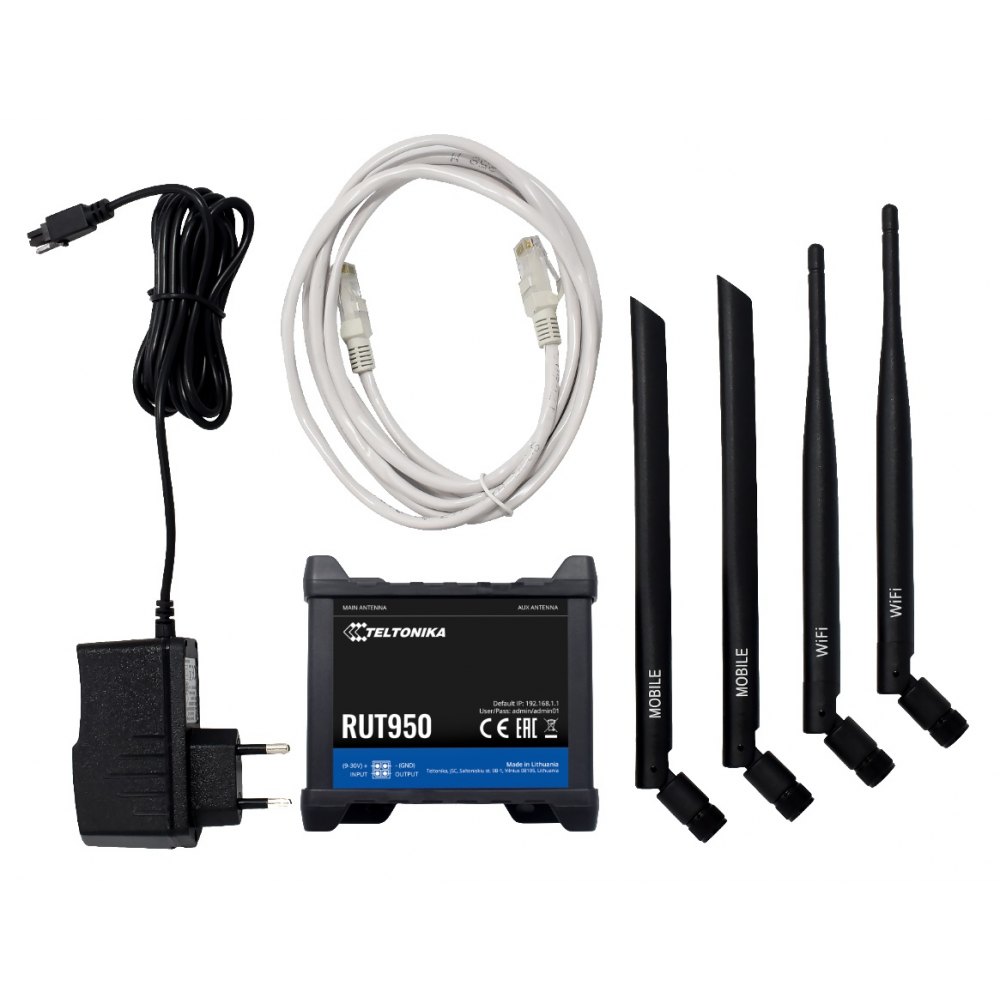

Zawartość opakowania:

• Router RUT950
• Zasilacz
• 2x antena LTE (złącze SMA męskie, obrotowe)
• 2x antena WiFi (złącze RP-SMA męskie, obrotowe)
• Kabel Ethernet (1,5 m)
• Skrócona instrukcja obsługi
