RUTXR1 Router 4G LTE WiFi AC 2xSIM SFP-WAN 4xLAN/WAN Gigabit

Router Teltonika RUTXR1 – router Dual-SIM 4G/LTE Cat6, Wi-Fi DualBand, 4x Gigabit LAN, 1x Gigabit WAN, 1x SFP, 1x USB, 1x port konsoli RJ45 RS-232, 2x zasilanie, przystosowany do montażu w szafach Rack 19", RMS

Skrócony kod producenta: RUTXR1

Pełny kod producenta: RUTXR1000000

RUTXR1 to kompletny router LTE Cat6 przystosowany do montażu w szafie Rack 19". Posiada aż 3 możliwości połączenia z siecią Internet - 2 bezprzewodowe przez 2 karty SIM LTE, lub przewodowo przez jeden z portów: Ethernet WAN Gigabit lub światłowodowy slot SFP. Dodatkowo umożliwia rozbudowę sieci dzięki wbudowanym czterem portom Gibagit LAN a także WiFi Dual Band 802.11ac. Dedykowany port konsolowy RS-232 (RJ45) przeznaczony jest do zarządzania routerem a port USB umożliwia łatwe udostępnienie dysku czy drukarki w sieci. Dwa porty zasilania - główny i zapasowy pozwalają podłączyć urządzenie do dwóch różnych źródeł prądu co w przypadku awarii sieci elektrycznej powoduje automatyczne podtrzymanie pracy routera. Automatyczny jest również backup połączenia internetowego - wystarczy wykorzystać minimum 2 możliwości podłączenia Internetu - np. LTE przez kartę SIM oraz kablem do portu WAN i wybrać w ustawieniach łącze główne i zapasowe. W momecie utraty sygnału łącza głównego uruchomi się zapasowe, bez utraty sygnału w sieci. Router wyposażony jest w intuicyjny system operacyjny RutOS umożliwiający zarządzanie wieloma funkcjami urządzenia a także posiada możliwość pracy w profesjonalnym systemie zdalnego monitorowania RMS po wykupieniu dodatkowej licencji.

Główne funkcje:

• 4G LTE Cat 6 o prędkości do 300 Mbps
• Dual SIM - awaryjne przełączanie na aktywny sygnał
• 4 porty Gigabit LAN i port Gigabit WAN
• Port SFP do komunikacji światłowodowej dalekiego zasięgu
• Dwuzakresowa sieć bezprzewodowa - WIFI Dual Band Wave-2 802.11ac
• Kompatybilny z systemem zdalnego zarządzania RMS Teltonika

Opis produktu:

• Sygnał mobilny:

- Moduł mobilny: 4G LTE - Cat 6 do 300 Mbps, 3G - do 42 Mbps

- Przełączanie pomiędzy kartami SIM: 2 karty SIM, automatyczne przełączanie w przypadkach: słabego sygnału, przekroczenia limitu danych, przekroczenia limitu SMS, przekroczenia limitu roamingu, braku sieci, odmowy sieci, braku połączenia danych, braku działania karty SIM

- Status: siła sygnału, SINR, RSRP, RSRQ, bajty wysłane/odebrane

- SMS: status SMS, konfiguracja SMS, wysyłanie/czytanie SMS przez HTTP POST/GET, EMAIL na SMS, SMS na EMAIL, SMS na HTTP, SMS na SMS, zaplanowane SMS, SMS z automatyczną odpowiedzią, SMPP

- USSD: obsługa wysyłania i odczytywania komunikatów dodatkowych danych usługi

- Białe i czarne listy nadawców e-mail: lista operatora

- PDN (Packet Data Network): możliwość użycia różnych PDN dla wielu użytkowników

- Zarządzanie pasmem: blokada pasma, wskaźnik stanu używanego pasma

- Funkcja APN: auto APN

- Tryb mostu: bezpośrednie połączenie mostowe między internetem mobilnym a urządzeniem w sieci LAN

• Transmisja  bezprzewodowa:

- Tryb pracy bezprzewodowej: 802.11ac (WiFi 5) z szybkościami transmisji danych do 867 Mb/s (dwuzakresowe, MU-MIMO), szybkie przejście 802.11r, punkt dostępowy (AP), stacja (STA)

- Bezpieczeństwo WiFi: WPA2-Enterprise-PEAP, WPA2-PSK, WPA-PSK, WEP; AES-CCMP, TKIP, tryby automatycznego szyfrowania, separacja klienta

- ESSID: tryb ukrywania ESSID

- Bezprzewodowy punkt dostępu: Hotspot, wewnętrzny/zewnętrzny serwer Radius, wbudowana konfigurowalna strona docelowa

• Transmisja  przewodowa:

- Ethernet WAN: 1x port WAN 10/100/1000 Mbps, zgodność ze standardami IEEE 802.3, IEEE 802.3u, 802.3az, obsługa auto MDI/MDIX

- Światłowód: 1x port SFP - nie może pracować jednocześnie z portem Ethernet WAN

- Ethernet LAN: 4 porty LAN, 10/100/1000 Mb/s, zgodność ze standardami IEEE 802.3, IEEE 802.3u, 802.3az, obsługa auto MDI/MDIX

• Port konsoli:

- Port konsoli RS-232 (RJ45) do konfiguracji routera i debugowania

• Dane sieciowe:

- Rodzaje routingu: routing statyczny, routing dynamiczny (BGP, OSPF v2, RIP v1/v2, EIGRP, NHRP)

- Protokoły sieciowe: TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, FTP, SMTP, SSL v3, TLS, ARP, VRRP, PPP, UPNP, SSH, DHCP, Telnet, SNMP, MQTT, Wake on LAN (WOL ), DLNA

- Obsługa VoIP passthrough: wsparcie H.323 i protokołu SIP-alg NAT, umożliwia prawidłowe kierowanie pakietów VoIP

- Monitorowanie połączenia: PPing Reboot, Wget reboot, Periodic Reboot, LCP i ICMP do kontroli łącza

- Funkcje firewall'a: przekazywanie, reguły ruchu, reguły niestandardowe

- DHCP: statyczny i dynamiczny przydział adresów IP, DHCP Relayd

- QoS: kolejkowanie priorytetów ruchu według źródła/miejsca docelowego, usługi, protokołu lub portu, WMM, 802.11e

- DDNS: obsługuje automatycznie do 25 dostawców usług, możliwość ręcznej konfiguracji kolejnych

- Kopia zapasowa sieci: opcje VRRP, opcje mobilnego i przewodowego WAN, z których każdą można wykorzystać jako kopię zapasową korzystając z automatycznego przełączania awaryjnego

- Równoważenie obciążenia: równoważenie ruchu internetowego przez wiele połączeń WAN

- SSHFS (opcjonalnie): możliwość zamontowania zdalnego systemu plików za pomocą protokołu SSH (niedostępne w standardowej wersji oprogramowania)

• Bezpieczeństwo:

- Autoryzacja: klucz wstępny, certyfikaty cyfrowe, certyfikaty X.509

- Firewall: wstępnie skonfigurowane reguły zapory można włączyć za pomocą interfejsu WebUI, nieograniczoną konfigurację zapory za pomocą interfejsu CLI; DMZ; NAT; NAT-T

- Zapobieganie atakom: zapobieganie DDOS (ochrona SYN flood protection, zapobieganie atakom SSH, zapobieganie atakom HTTP/HTTPS), zapobieganie skanowaniu portów (SYN-FIN, SYN-RST, X-mas, NULL flags, ataki skanowania FIN)

- VLAN: separacja VLAN oparta na portach i tagach

- Kontrola mobilna: ustawianie niestandardowych limitów danych dla karty SIM

- Filtr WEB: czarna lista blokująca niechciane strony internetowe, biała lista tylko dla dozwolonych witryn

- Kontrola dostępu: elastyczna kontrola dostępu do pakietów TCP, UDP, ICMP, filtr adresów MAC

• Dane VPN:

- OpenVPN: jednoczesne działanie wielu klientów i serwera, 12 metod szyfrowania

- Szyfrowanie OpenVPN: DES-CBC, RC2-CBC, DES-EDE-CBC, DES-EDE3-CBC, DESX-CBC, BF-CBC, RC2-40-CBC, CAST5-CBC, RC2-64-CBC, AES-128-CBC, AES-192-CBC, AES-256-CBC

- IPsec: IKEv1, IKEv2, z 5 metodami szyfrowania dla IPsec (DES, 3DES, AES128, AES192, AES256)

- GRE: tunel GRE

- PPTP, L2TP: usługi klient/serwer mogą działać jednocześnie

- Stunnel: serwer proxy zaprojektowany w celu dodania funkcji szyfrowania TLS do istniejących klientów i serwerów bez żadnych zmian w kodzie programów

- DMVPN: metoda budowania skalowalnych sieci VPN IPsec

- SSTP: obsługa instancji klienta SSTP

- ZeroTier: ZeroTier VPN

• Dane protokołu komunikacyjnego Modbus:

- Modbus TCP Slave:

> zakres ID: 1-255

> dostęp zdalny: zezwala na dostęp przez WAN

> rejestry niestandardowe: żądania bloku niestandardowego rejestru Modbus TCP, które odczytują/zapisują plik wewnątrz routera i mogą być wykorzystane do rozszerzenia funkcjonalności Modbus TCP Slave

- Modbus TCP Master

> obsługa funkcji: 01, 02, 03, 04, 05, 06, 15, 16

> obsługa formatów danych: 8 bitów: INT, UINT; 16 bitów: INT, UINT (najpierw MSB lub LSB); 32 bit float (Big endian, Big endian z zamianą bajtów, Little endian, Little endian z zamianą bajtów)

- Modbus RTU Master (RS232)

> obsługiwane prędkości transmisji: od 300 do 115200

> obsługiwane funkcje: 01, 02, 03, 04, 05 (tylko dla alarmów), 06 (tylko dla alarmów), 15 (tylko dla alarmów), 16 (tylko dla alarmów)

> liczba bitów danych: od 5 do 8

> liczba bitów stopu: 1 lub 2

> parytet: None, Even, Odd

> flow: Brak, RTS / CTS, Xon / Xoff

• Brama MQTT:

- Umożliwia wysyłanie poleceń i odbieranie danych od Modbus Master za pośrednictwem brokera MQTT

• Transfer danych na serwer:

- Przez protokoły: HTTP(S), MQTT, Azure MQTT, Kinesis

• Monitorowanie i zarządzanie:

- Interfejs sieciowy: HTTP/HTTPS, status, konfiguracja, aktualizacja FW, CLI, rozwiązywanie problemów, dziennik zdarzeń, dziennik systemu, dziennik jądra (kernel)

- FOTA: aktualizacja oprogramowania sprzętowego z serwera, automatyczne powiadomienie

- SSH: SSH (v1, v2)

- SMS: status SMS, konfiguracja SMS, wysyłanie/czytanie SMS przez HTTP POST/GET

- Połączenie: ponowne uruchamianie, status, WiFi wł./wył., dane mobilne wł./wył., wyjście wł./wył.

- TR-069: OpenACS, EasyCwmp, ACSLite, tGem, LibreACS, GenieACS, FreeACS, LibCWMP, Friendly tech, AVSystem

- MQTT: broker MQTT, wydawca MQTT

- SNMP: SNMP (v1, v2, v3), SNMP trap

- JSON-RPC: zarządzanie API przez HTTP/HTTPS

- MODBUS: status/sterowanie MODBUS TCP

- RMS: system zdalnego zarządzania Teltonika (RMS)

• Platformy IoT:

- Cloud of Things: umożliwia monitorowanie danych urządzenia, danych mobilnych, informacji o sieci, dostępności

- ThingWorx: umożliwia monitorowanie typu WAN, nazwy operatora mobilnego WAN IP, siły sygnału mobilnego, typu sieci mobilnej

- Łączność IoT (Cumulocity): umożliwia monitorowanie modelu urządzenia, numeru wersji i numeru seryjnego, identyfikatora sprzętu mobilnego, ICCID, IMEI, rodzaju połączenia, operatora, siły sygnału, typu WAN i adresu IP

- Azure IoT Hub: może wysyłać adres IP urządzenia, liczbę bajtów wysłanych/odebranych, stan połączenia 3G, stan łącza sieciowego, IMEI, ICCID, model, producenta, numer seryjny, wersję, IMSI, stan karty SIM, stan PIN, sygnał GSM, WCDMA RSCP WCDMA EC/IO, LTE RSRP, LTE SINR, LTE RSRQ, CELL ID, operator, numer operatora, typ połączenia, temperatura, liczba PIN do serwera Azure IoT Hub

• Parametry podzespołów:

- Procesor: ARM Cortex A7, 717 MHz

- Pamięć RAM: 256 MB, DDR3

- Pamięć flash: 256 MB SPI Flash

• Oprogramowanie i konfiguracja:

- Interfejs sieciowy: aktualizacja oprogramowania z pliku, sprawdzanie aktualizacji na serwerze, profile konfiguracji, kopia zapasowa, punkt przywracania

- FOTA: aktualizacja oprogramowania / konfiguracja z serwera

- RMS: aktualizacja oprogramowania / konfiguracja dla wielu urządzeń

- Zachowanie ustawień: aktualizacja oprogramowania bez utraty bieżącej konfiguracji

• Dostosowanie oprogramowania:

- System operacyjny: RutOS (system operacyjny Linux oparty na OpenLinux)

- Obsługiwane języki: Busybox shell, Lua, C, C++

- Narzędzia programistyczne: pakiet SDK z zapewnionym środowiskiem kompilacji

• Połączenie szeregowe:

- RS232: złącze RJ45, pełne połączenie RS232 (z RTS, CTS)

- Typy połączenia szeregowego: konsolowe, bramka MODBUS, MODBUS RTU master, Serial OverIP, tryb modemu, klient Ntrip

• Port USB:

- Rodzaj portu do transmisji danych: USB 2.0

- Obsługa aplikacji: Samba - dostępnianie, skrypty niestandardowe

- Obsługa urządzeń zewnętrznych: możliwość podłączenia zewnętrznego dysku twardego, napędu flash, dodatkowego modemu, drukarki

- Formaty przechowywania plików: FAT, FAT32, NTFS

• Zasilanie:

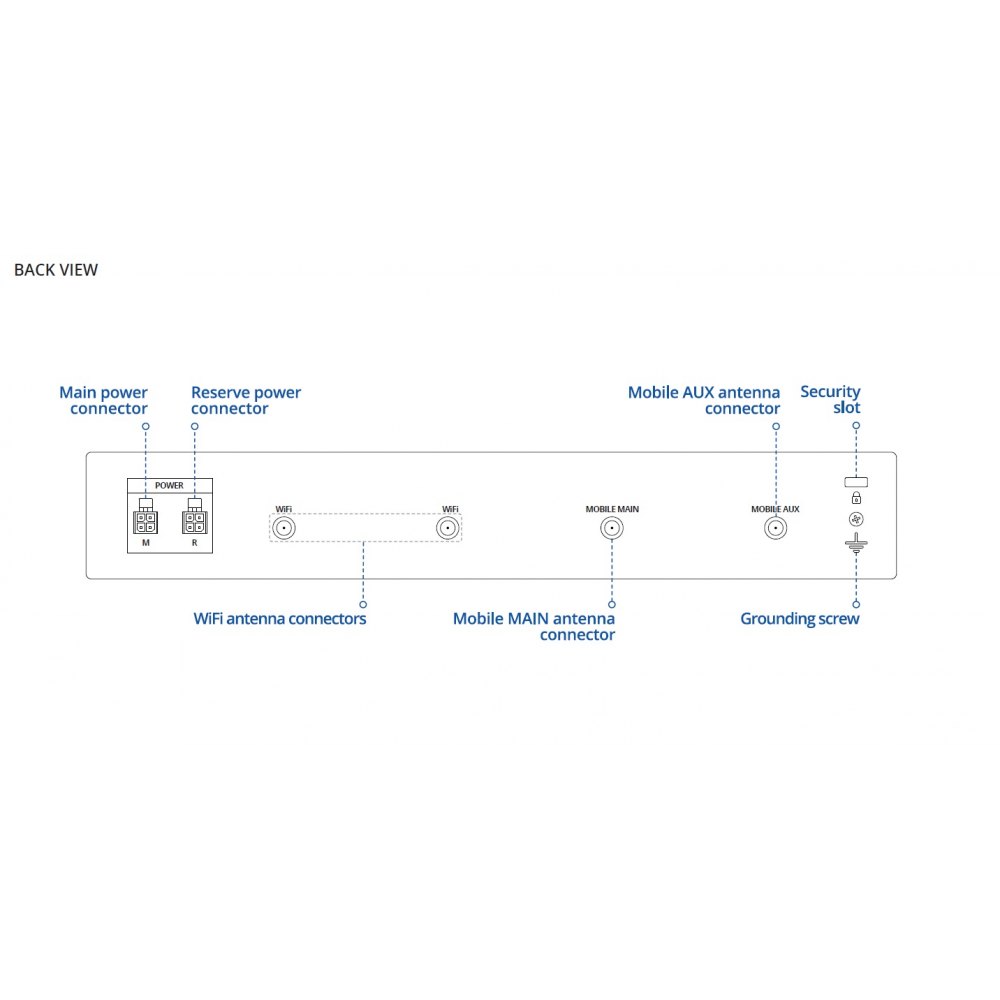

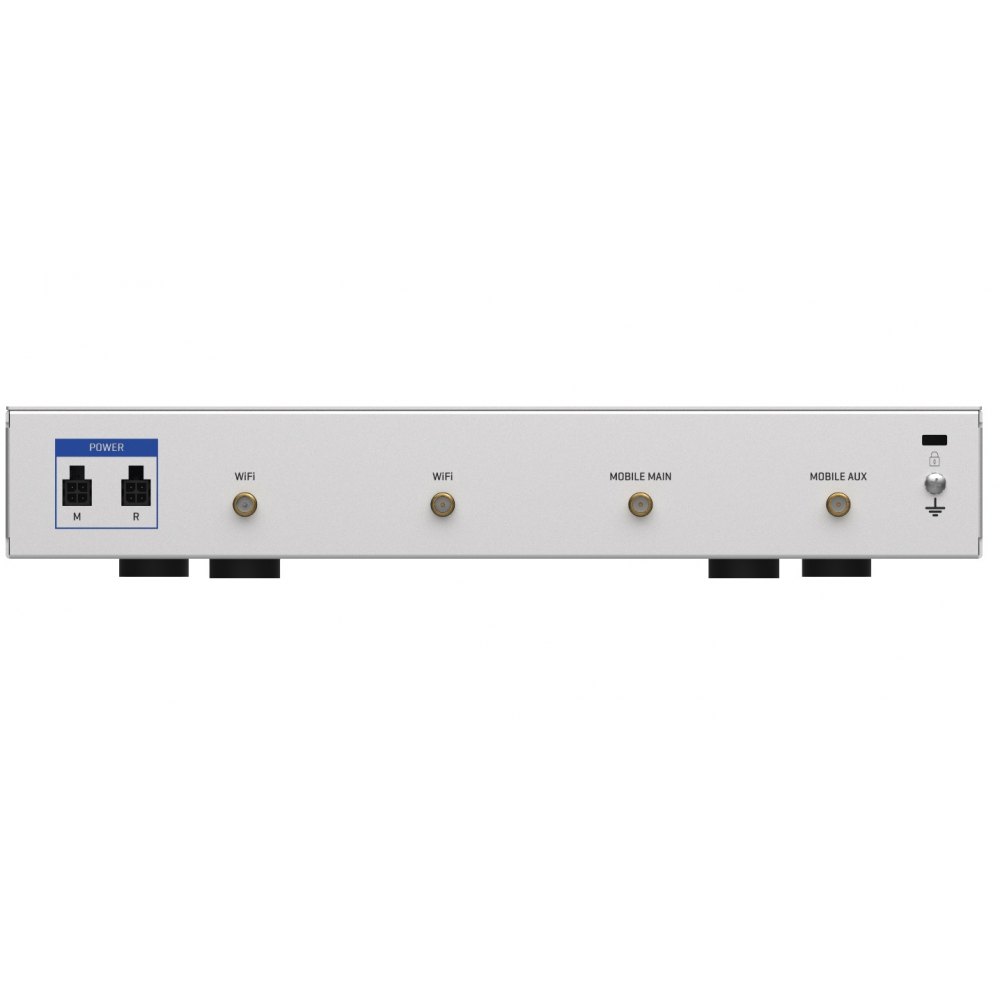

- Złącze: 2x 4-pinowe przemysłowe gniazdo prądu stałego - do zasilania głównego oraz awaryjnego

- Zakres napięcia wejściowego: 9-50 V DC, zabezpieczenie przed odwrotną polaryzacją, ochrona przed przepięciami

- Pobór prądu: 18W (max), <3W w trybie bezczynności

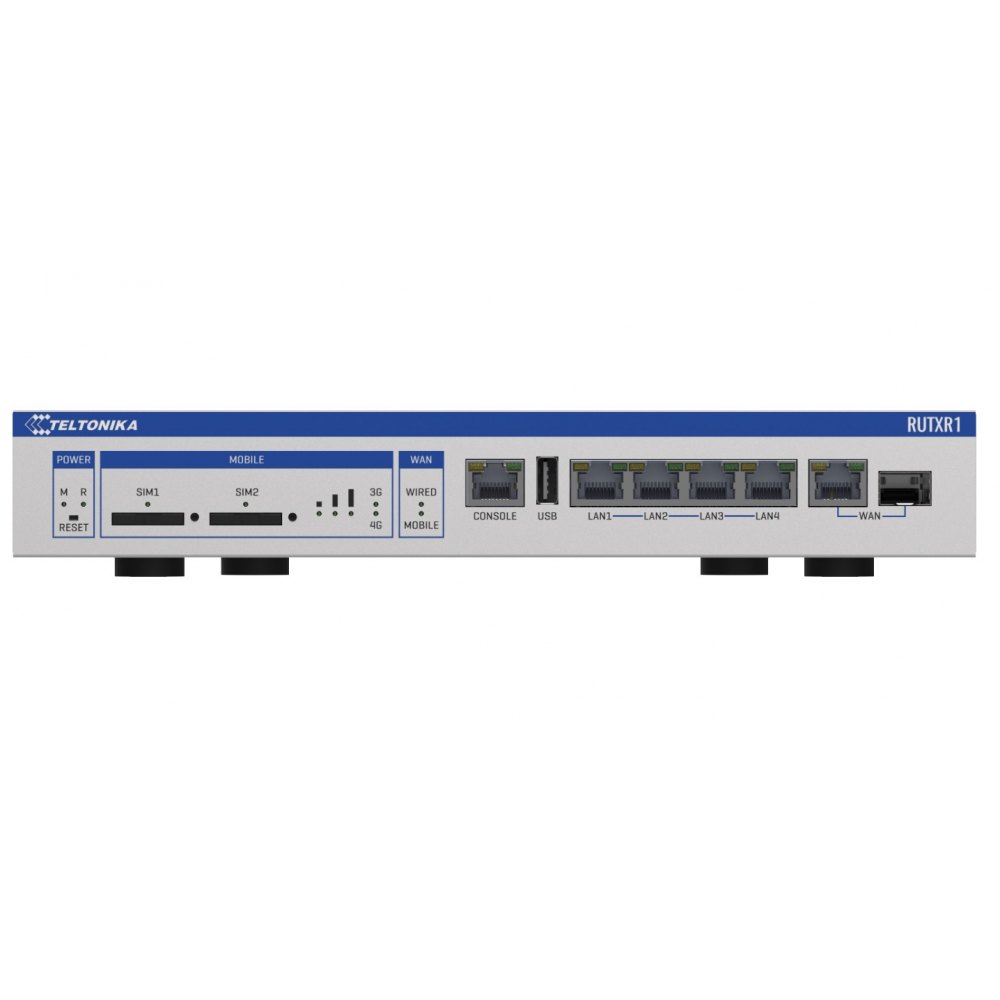

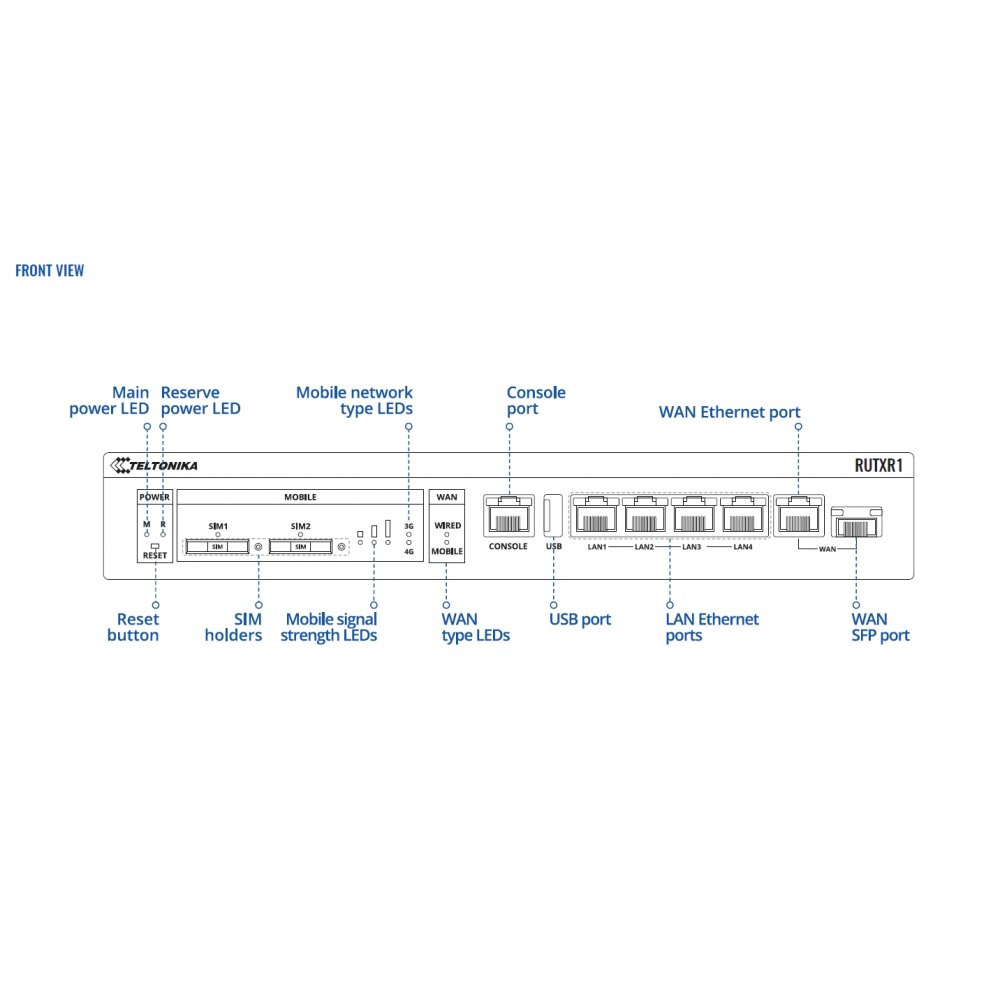

• Interfejsy fizyczne (porty, diody LED, anteny, przyciski, sloty na kartę SIM)

- Ethernet: 5x port RJ45 10/100/1000 Mbps

- Port konsloi: 1x RJ45 RS232

- Port światłowodowy: 1x SFP

- Diody LED: 2x WAN, 2x połączenie mobilne, 3x siła sygnału mobilnego, 2x aktywność karty SIM, 10x status Ethernet, 2x status portu konsoli, 2x zasilanie

- Sloty na kartę SIM: 2x slot SIM (Mini SIM - 2FF), 1,8V / 3V, dostęp z zewnątrz urządzenia

- Zasilanie: 2x 4-pinowe złącze DC

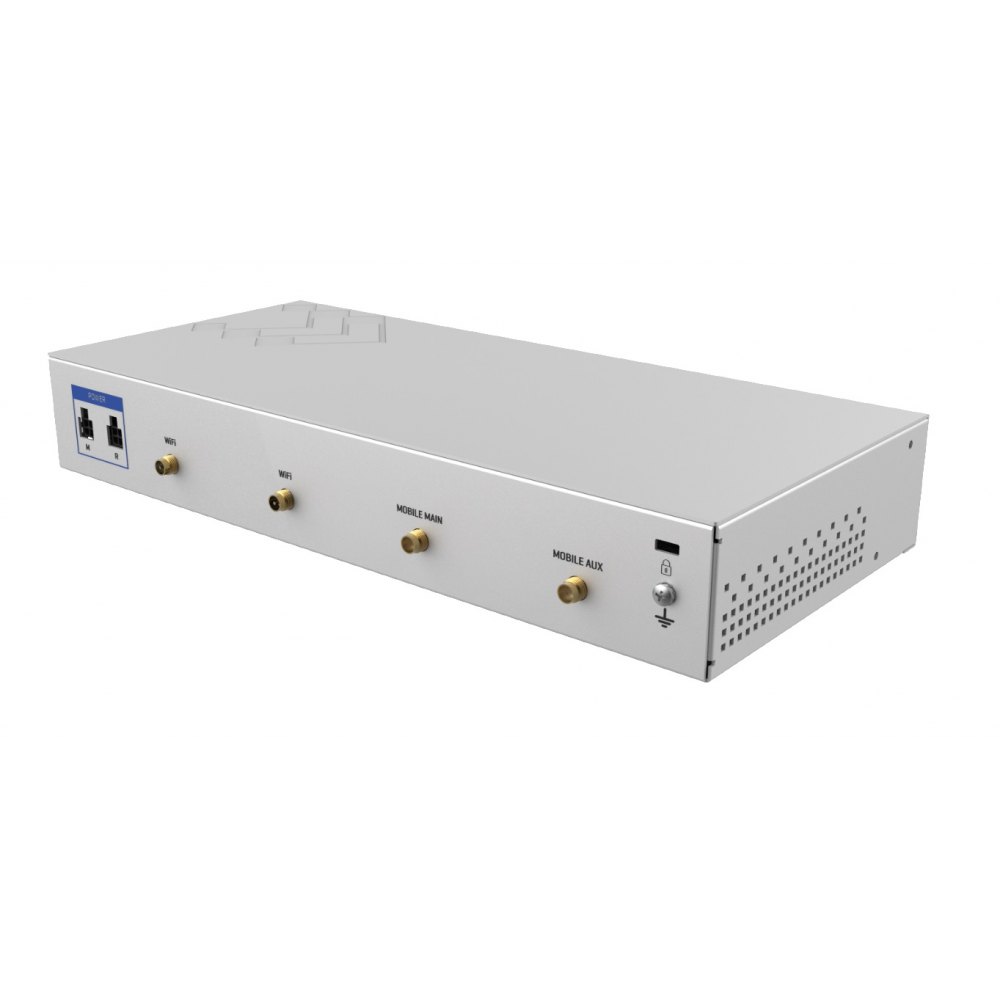

- Antena: 2x SMA dla LTE, 2x RP-SMA dla sieci WiFi

- Port USB A dla urządzeń zewnętrznych

Parametry fizyczne:

• Wymiary urządzenia (bez zamontowanych anten): 272 x 42,6 x 122,6 mm (szerokość/wysokość/głębokość)
• Wysokość montażowa w szafie Rack 19": 1U
• Waga urządzenia: 1050g
• Wymiary opakowania: 355 x 60 x 175 mm (szerokość/wysokość/głębokość)

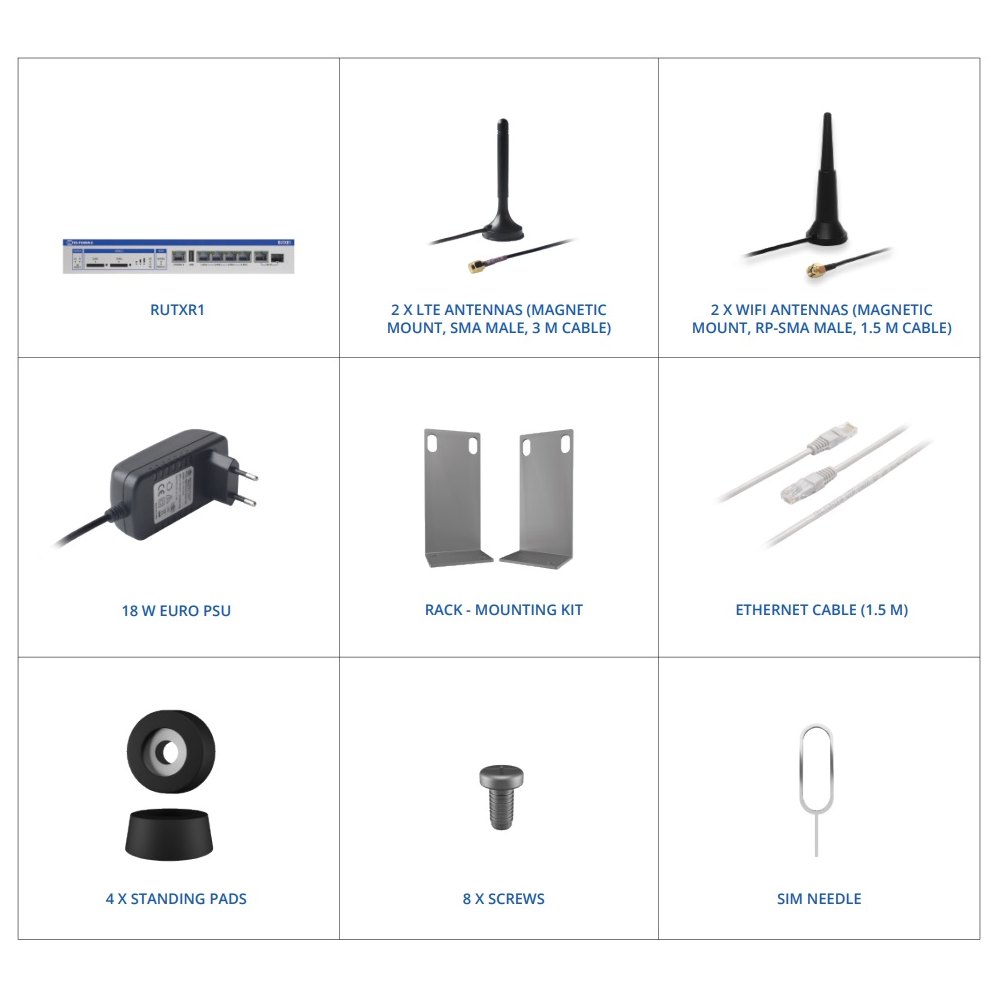

Zawartość opakowania:

• Router RUTXR1
• 2x antena LTE (złącze SMA męskie, kabel 3 m, montowane na magnes)
• 2x antena WiFi (złącze RP-SMA męskie, kabel 1,5 m, montowane na magnes)
• Uchwyty montażowe Rack 19"
• 8x śruby montażowe
• 4x nóżki
• Igła do wyciągania tacki do kart SIM
• Zasilacz Euro 18 W
• Kabel Ethernet (1,5 m)
• QSG (skrócona instrukcja obsługi)
• Ulotka RMS
