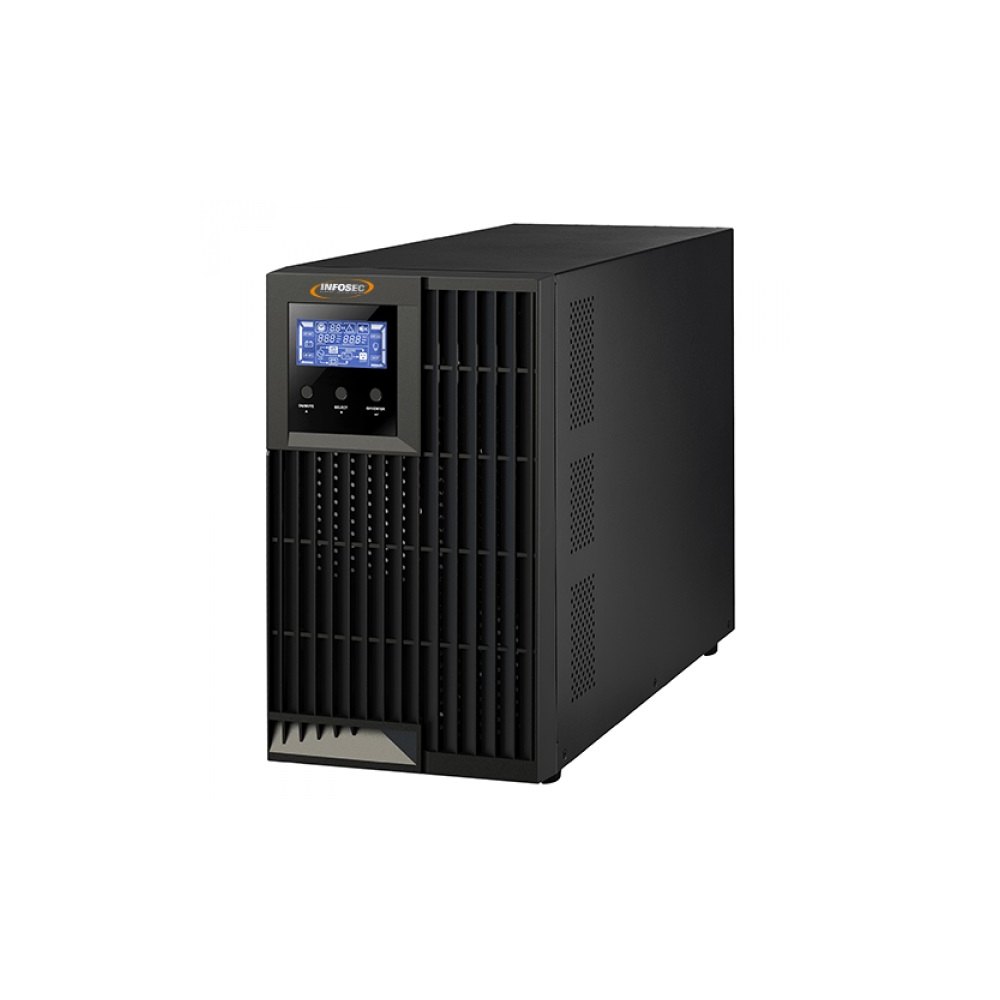

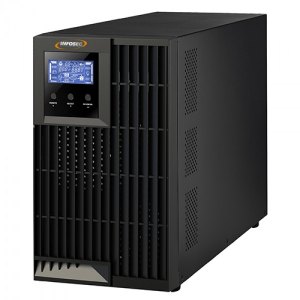

Zasilacz awaryjny UPS 1500VA E4 LCD Pro 1500 Infosec, 4x IEC

Zasilacz UPS Infosec E4 LCD Pro 1500, P/N: 67274 – profesjonalny zasilacz awaryjny UPS 1500 VA, 4 gniazda IEC, do 30 min.

Seria E4 LCD Pro oferuje najwyższy poziom bezpieczeństwa elektrycznego oraz funkcje chroniące kluczowe i strategiczne urządzenia.

Zalety:

• Technologia podwójnej konwersji online
• Wysoka częstotliwość
• Sterowanie mikroprocesorem
• Bardzo niski poziom zniekształceń prądu wejściowego
• Korekcja współczynnika mocy wejściowej do >0,99%
• Współczynnik mocy wyjściowej 0,9

Najbardziej niezawodna technologia

Sterowana mikroprocesorem technologia podwójnej konwersji online gwarantuje czystą sinusoidę prądu wyjściowego do zasilania kluczowych aplikacji. Modele oparte na tej technologii są wyposażone w najnowocześniejszy przełącznik IGBT w obwodach falownika i prostownika.

Współczynnik mocy wyjściowej jest optymalny, na poziomie 0,9 w całym zakresie. Monitorowanie zasilacza UPS przy użyciu mikroprocesora oferuje szeroki zakres napięć wejściowych, wysoki współczynnik mocy wejściowej, niski poziom zniekształceń harmonicznych oraz znaczne ograniczenie hałasu.

Funkcje dostosowane do najbardziej wygórowanych wymagań

Seria E4 LCD Pro wyróżnia się doskonałymi parametrami technicznymi, które zapewniają optymalną wydajność oraz spełnienie najbardziej zróżnicowanych potrzeb. Dzięki wewnętrznemu ręcznemu obejściu i czasowi podtrzymania (opcja) można zagwarantować ciągłość usług w każdych okolicznościach.

Bezpieczne rozwiązanie

• Ochrona przed uszkodzeniem przewodów
• Niezawodność: automatyczna kontrola obciążenia, napięcia wejściowego oraz wewnętrznego stanu UPS
• Automatyczny test podczas uruchamiania urządzenia
• Ochrona wewnętrznych komponentów zasilania

Funkcja rozruchu „na zimno”

W sytuacji awaryjnej funkcja ta zapobiega całkowitemu wyłączeniu poprzez uruchomienie zasilacza UPS dzięki akumulatorom.

Oszczędność energii dzięki trybowi ECO

Tryb ECO pozwala na zmniejszenie zużycia energii i obniżenie kosztów, co przekłada się na sprawność na poziomie do 90%. Funkcja ta umożliwia zasilanie podłączonych urządzeń bezpośrednio z sieci, utrzymując zasilacz UPS w stanie pełnej gotowości na wypadek przerwy w dostawie prądu lub dużych wahań napięcia. Zapewnia to ciągłość zasilania systemu. W tym trybie pracy zasilanie UPS odbywa się przez obejście statyczne i w razie potrzeby możliwy jest powrót do trybu podwójnej konwersji online. Zasilacze UPS E4 LCD Pro 1 – 3 kVA posiadają również zaawansowany tryb Eco zapewniający sprawność na poziomie 95%.

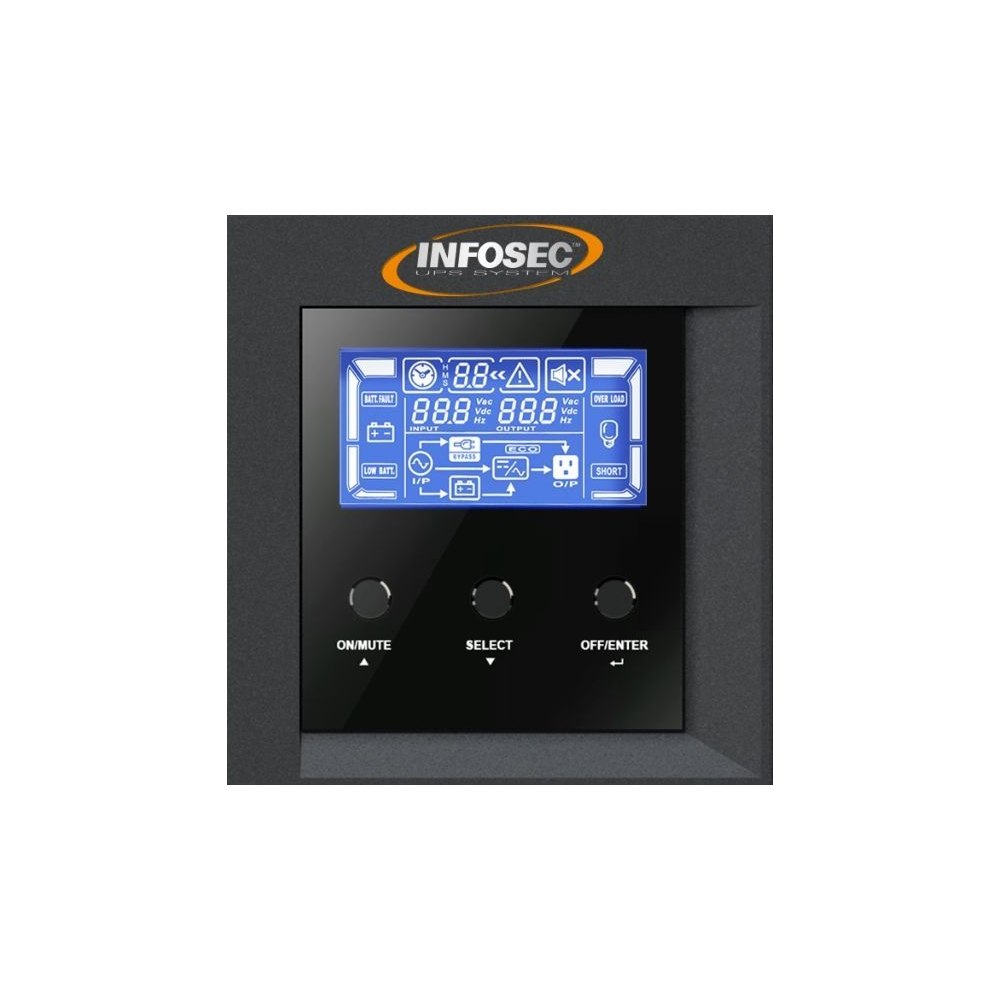

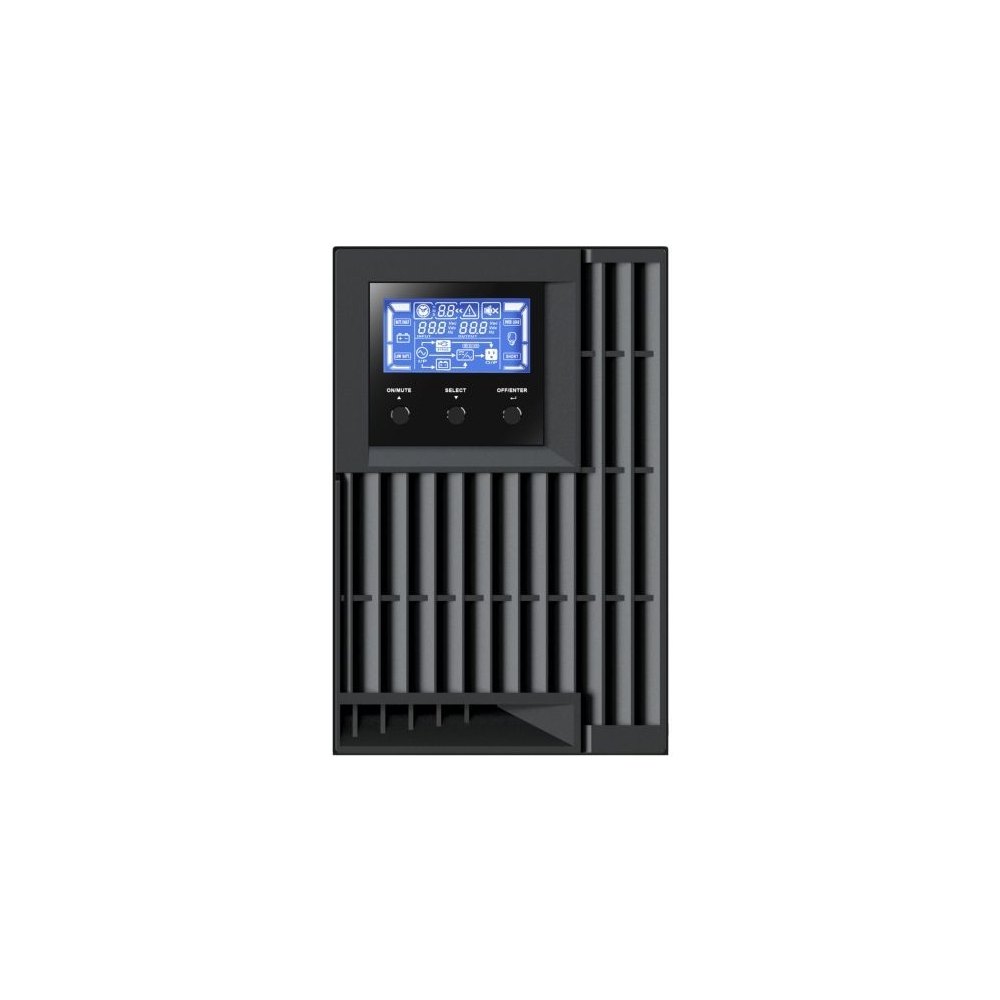

Intuicyjny wyświetlacz LCD

• Czytelny i łatwy w obsłudze: wskaźniki stanu i parametry w czasie rzeczywistym
• Intuicyjny wyświetlacz LCD na panelu przednim: bezpośredni dostęp do ustawień zasilacza UPS umożliwia szybką modyfikację trybów operacyjnych (np. ustawień napięcia wyjściowego)

Interfejsy komunikacyjne

Wiele interfejsów komunikacyjnych pozwala na zdalne sterowanie zasilaczami UPS E4 LCD Pro przy użyciu oprogramowania InfoPower. Umożliwia to ciągłe monitorowanie stanu UPS oraz podłączonych urządzeń:

• Port USB lub RS232 pozwala na korzystanie z protokołów komunikacyjnych infrastruktury IT, centrów obliczeniowych i sieci telekomunikacyjnych.
• Port SNMP umożliwia dodanie karty SNMP (opcjonalnie) zarządzanej przez oprogramowanie zainstalowane na serwerze.

Oprogramowanie do zarządzania zdalnego

Do zasilacza UPS E4 LCD Pro dostępne jest standardowo oprogramowanie do zarządzania Infopower (do pobrania bezpłatnie ze strony internetowej):

- Konfiguracja czasu włączenia i wyłączenia urządzenia

- Rejestrowanie danych i zdarzeń umożliwiające codzienną obsługę techniczną

- Powiadomienia e-mail do zarządzania stanem zasilacza UPS w dowolnym momencie z poziomu sieci lokalnej

- Automatyczne zamykanie plików przez UPS, gdy sieć jest niedostępna: ochrona danych na wszystkich komputerach w tej samej sieci IT

- Intuicyjny interfejs graficzny: umożliwia monitorowanie stanu systemu, kluczowych wskaźników, historii zdarzeń itp.

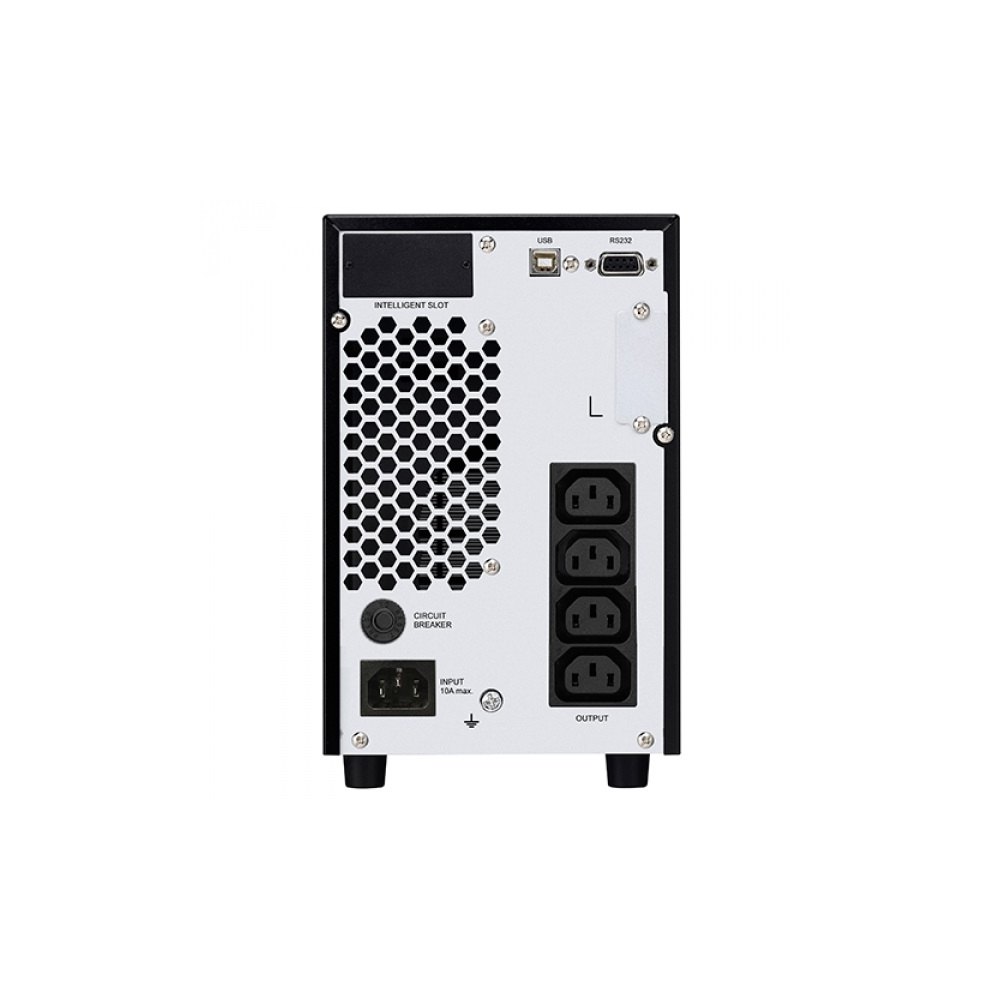

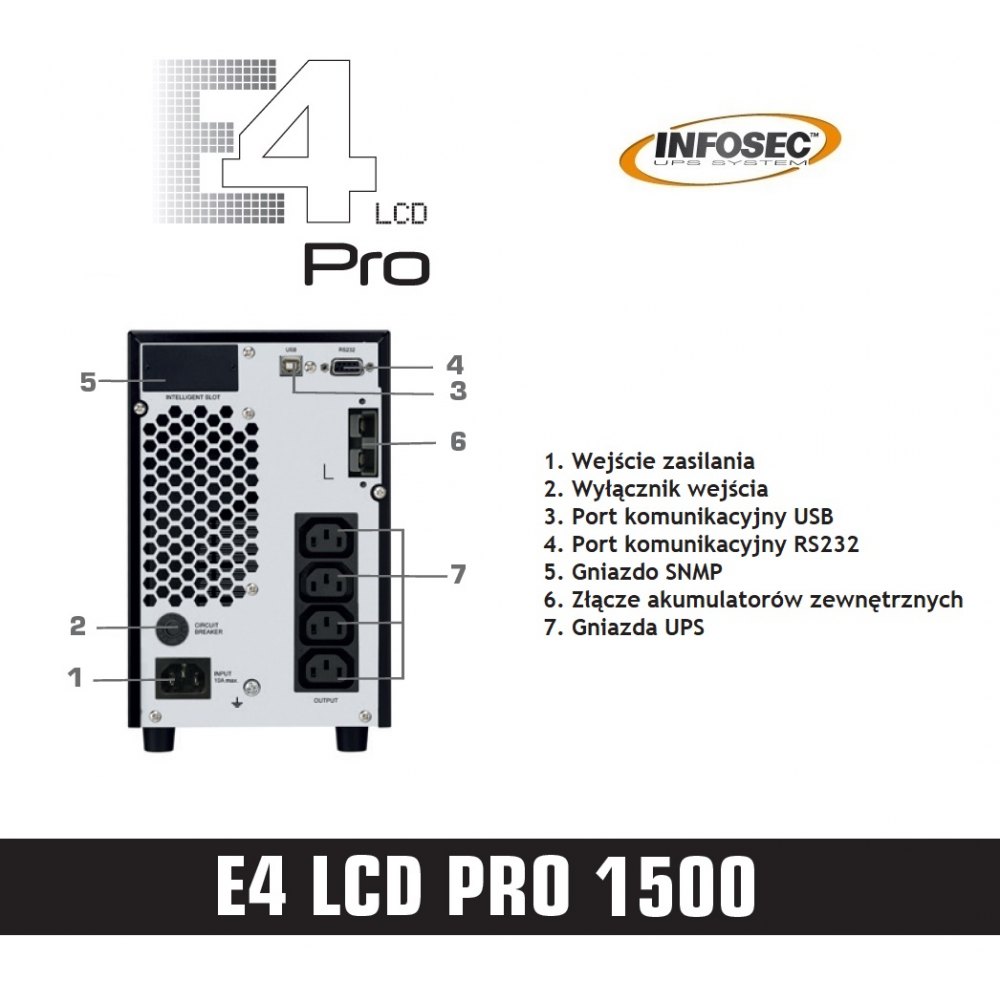

Złącza zaprojektowane z myślą o wielu potrzebach:

• Gniazdo zasilania
• Wyłącznik zasilania
• Port komunikacyjny USB
• Port komunikacyjny RS232
• Gniazdo SNMP
• Złącze akumulatorów zewnętrznych
• 4 gniazda IEC UPS

Opcje komunikacyjne

Zasilacze UPS E4 LCD Pro umożliwiają podłączenie wielu opcjonalnych kart rozszerzeń i czujników dla profesjonalnego zarządzania zasilaniem, np.:

• Opcjonalna karta SNMP I Pro (brak w zestawie), która umożliwia łatwiejsze zarządzanie (lokalnie i wielostanowiskowo) zasilaczem E4 LCD Pro oraz zasilaniem sieci dzięki funkcjom konfiguracji i programowania:

- połączenie z siecią Ethernet i identyfikacja na podstawie adresów IP

- konfiguracja i programowanie rozszerzeń oraz ponowne uruchamianie systemu co tydzień (lub w innych cyklach)

- konfiguracja zasilacza UPS lokalnie lub zdalnie

• Opcjonalna karta styków bezpotencjałowych AS400 (brak w zestawie) przesyłająca alarmy zainicjowane przez zasilacz UPS poprzez styki bezpotencjałowe (np. w przypadku scentralizowanego zarządzania technicznego). W zależności od aplikacji styki mogą być otwarte lub zamknięte.
• Opcjonalny czujnik środowiskowy EMD - Environment Module Device (brak w zestawie) - służy do wykrywania warunków otoczenia zasilacza UPS oraz do zdalnego monitorowania temperatury i wilgotności w pomieszczeniu. Czujnik jest połączony z kartą SNMP, lecz może również przesyłać informacje przez styki bezpotencjałowe i współpracować z systemami bezpieczeństwa lub alarmowymi.
• Opcjonalna karta Modbus (brak w zestawie) - umożliwia komunikację zasilacza UPS E4 LCD Pro z instalacjami na duże odległości za pośrednictwem protokołów przemysłowych.
• Opcjonalna karta SNMP vm Minislot (brak w zestawie) - pozwala na zarządzanie zasilaczem UPS w sieci i środowiskach wirtualnych (vmWare©, Hyper V© itp.). W połączeniu z oprogramowaniem do zarządzania zasilaczem UPS  możliwe jest sterowanie włączaniem i wyłączaniem serwerów wirtualnych oraz powiązanych urządzeń.

Opcjonalne karty i moduły marki Infosec (do nabycia osobno) kompatybilne z zasilaczem UPS E4 LCD Pro 1500:

• karta SNMP Pro I - PN 61156
• karta SNMP vm Minislot - PN 61142
• karta przekaźnikowa - PN 61454
• karta Modbus - PN 61439
• BMe 1 IEC - PN 61440
• BMe 1 FR - PN 61441
• wykrywacz EMD - PN 61452
• ładowarka inteligentna S – 24 V DC - PN 61139
• ładowarka inteligentna S – 48 V DC - PN 61140
• ładowarka inteligentna S – 72 V DC - PN 61141

Rozwiązania komunikacyjne i zarządzanie zdalne

• Porty komunikacyjne: USB, RS232, SNMP
• Oprogramowanie zdalne:

- Intuicyjny interfejs użytkownika

- Programowanie włączenia i wyłączenia zasilacza UPS

- Rejestrowanie danych i zdarzeń umożliwiające bieżącą obsługę techniczną

- Powiadomienia e-mail do zarządzania stanem zasilacza UPS za pośrednictwem sieci lokalnej

- Do pobrania za darmo ze strony internetowej

Transformator separacyjny

Transformator separacyjny na wejściu i wyjściu zapewnia kompletną izolację galwaniczną między obwodami upstream i downsteam. Dlatego też urządzenia te doskonale dopasowują się do wszystkich układów neutralnych, zarówno upstream, jak i downstream.

Moduły BMe

Zasilacz E4 LCD Pro jest kompatybilny z opcjonalnymi zewnętrznymi obejściami serwisowymi BMe (brak w zestawie) z gniazdami IEC lub FR/Schuko. Podczas prac konserwacyjnych przy zasilaczu UPS BMe1 gwarantuje nieprzerwane zasilanie podłączonych urządzeń poprzez niezależną linię. Instalacja opcji zajmuje kilka minut. Zapewnia ona bezpieczeństwo personelu bez konieczności przerywania pracy.

Dłuższy czas podtrzymania

Aby zapewnić dłuższy czas podtrzymania w trudnych lub wymagających warunkach, do zasilacza E4 LCD Pro można dodać (opcjonalnie) zewnętrzne moduły akumulatorowe (brak w zestawie). Istnieje wiele rodzajów baterii w zależności od typu wymaganych akumulatorów oraz konfiguracji miejsca. Szeroka i modułowa oferta akumulatorów pozwala na spełnienie większości potrzeb. Można również zastosować zewnętrzną ładowarkę akumulatorów, aby zwiększyć liczbę możliwych akumulatorów w UPS (max 4).

Charakterystyka ogólna:

• Technologia: on-line z podwójną konwersją
• Moc pozorna: 1500 VA
• Moc skuteczna: 1350 W
• Współczynnik mocy: 0,9

Parametry fizyczne:

• Wymiary (głęb. x szer. x wys.): 220 x 145 x 397 mm
• Waga: 17 kg

Parametry techniczne wejścia:

• Zakres niskiego napięcia

- transfer linii niskiego napięcia (w zależności od obciążenia procentowego: 100%–80% / 80%–70% / 70%–60% / 60%–0%):

180V AC / 160V AC / 140V AC / 120V AC +/- 5%

- powrót linii niskiego napięcia: 195V AC / 175V AC / 155V AC / 135V AC +/- 5%

• Zakres wysokiego napięcia

- transfer linii wysokiego napięcia (w zależności od obciążenia procen- towego: 0%–80% / 80%–100%): 300V AC / 280V AC +/- 5%

- powrót linii wysokiego napięcia: 290V AC / 270V AC +/- 5%

• Zakres częstotliwości: 40 Hz~70 Hz
• Współczynnik mocy: > 0,99 przy obciążeniu 100%

Parametry techniczne wyjścia:

• Napięcie: 200/208/220/230/240V AC
• Regulacja napięcia AC (tryb akumulatorowy): +/- 1%
• Zakres częstotliwości (zsynchronizowany): 50 Hz: 47 ~ 53 Hz lub 60 Hz: 57 ~ 63 Hz
• Zakres częstotliwości (tryb akumulatorowy): 50 Hz +/- 0,5 Hz lub 60 Hz +/- 0,5 Hz
• Bieżący współczynnik szczytu: 3:1
• Zniekształcenia harmoniczne: <= 3% THD (obciążenie liniowe), <= 6% THD (obciążenie nieliniowe)
• Czas przełączania:

- tryb sieciowy -> tryb akumulatorowy: 0 ms

- falownik -> obejście: 4 ms (standardowo)

• Kształt fali: pełna sinusoida
• Gniazda wyjściowe IEC 10A: 4
• Blok zaciskowy (wyjście): nie

Sprawność:

• Tryb AC: 89%
• Tryb akumulatorowy: 85%
• Tryb Eco: 94%-95%

Akumulator:

• Standardowy czas ładowania: 4 godz. do 90% pojemności
• Prąd ładowania (max): 1A
• Czas podtrzymania: od 5 do 30 min. w zależności od podłączonego obciążenia

Wskaźniki i alarmy:

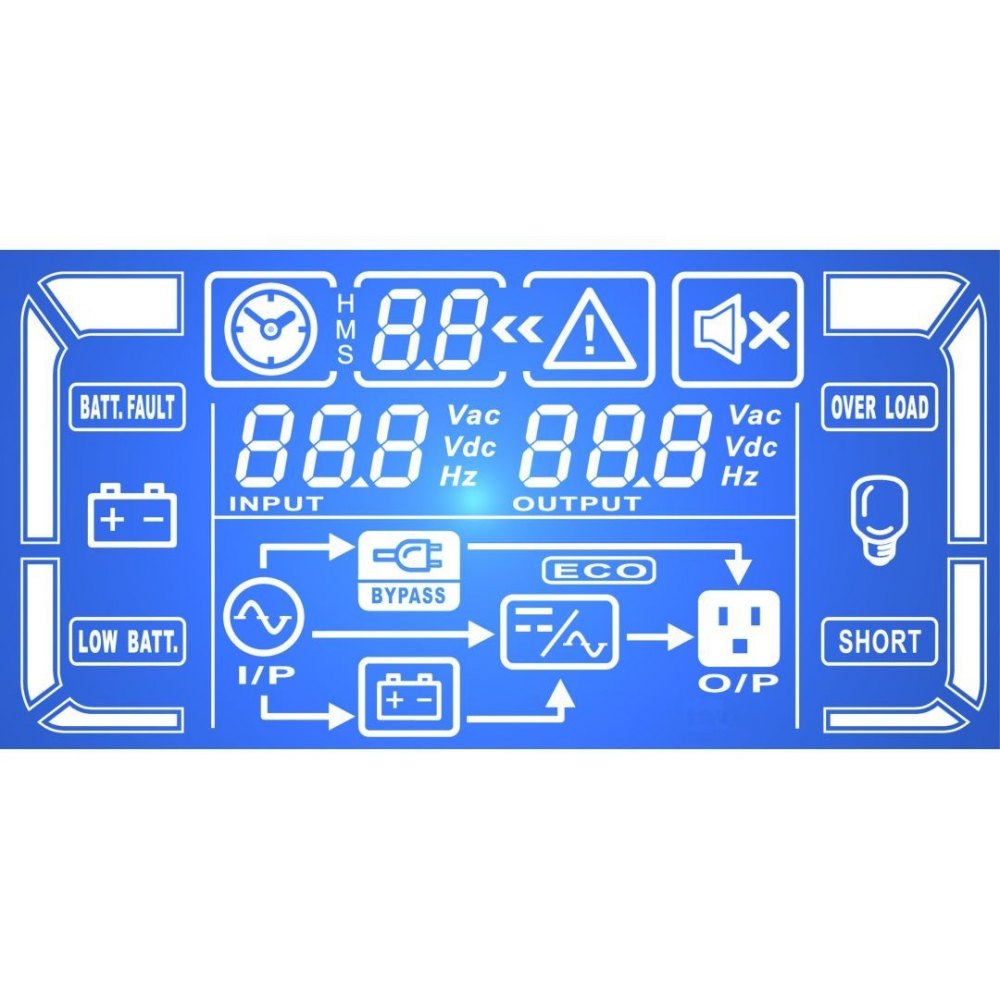

• Wyświetlacz LCD: poziom obciążenia, poziom akumulatora, tryb AC, tryb akumulatorowy, tryb obejścia i wskaźnik awarii.
• Alarmy: tryb akumulatorowy, niski poziom naładowania akumulatora, przeciążenie, awaria

Obejście:

• Obejście statyczne: tak
• Obejście ręczne: opcja

Zarządzanie/komunikacja:

• Komunikacja:

- port USB i RS232 oraz oprogramowanie Infopower (zgodne z systemami Windows, Linux, Unix i MAC)

- opcjonalne rozwiązanie SNMP Pro I: zarządzanie zasilaniem z menedżera SNMP (zgodnego z VMware©) i przeglądarki internetowej

• Złącze EPO: brak

Warunki pracy:

• Temperatura pracy: 0° - 40°C
• Wilgotność: 20-90% (bez kondensacji)
• Wysokość instalacji: do 1000m n.p.m. (> 1000m obniżenie parametrów o 1% na każde 100m)
• Poziom hałasu: poniżej 50 dBA przy 1m
• Maks. odprowadzanie ciepła: 256W / 873,5 BTU/h

Normy i dane handlowe:

• Standardy: CE, RoHS
• Kompatybilność elektromagnetyczna (EMC): EN 62040-2: 2006+AC: 2006; EN 61000-3-2: 2014 (EN 61000-4-2: 2009, EN 61000-4-3: 2006+A2: 2010, EN 61000-4-4: 2012, EN 61000-4-5: 2006, EN 61000-4-6: 2014, EN 61000-4-8: 2010, EN 61000-2-2: 2002)
• Niskie napięcie - bezpieczeństwo (LVD): EN 62040-1:2008 (1. edycja) + Am 1:2013
• Gwarancja: 2 lata*
• PN producenta: 67274

Zawartość opakowania:

• 1x zasilacz UPS
• 1x kabel wejściowy
• 1x kabel wyjściowy IEC 10A
• 1x kabel RS 232
• 1x kabel USB
• 1x instrukcja obsługi

* Warunkiem uzyskania 2 letniej gwarancji jest rejestracja produktu na stronie producenta w ciągu 10 dni od daty zakupu.
